3121N-H是一款全集成的电力载波（PLC）通讯模块，超小型化尺寸、结构紧凑、布线简单

  可广泛应用于智能路灯、智能家居、智慧停车、中央空调及泛在电力物联网末端设备等各种PLC即时通讯应用场景

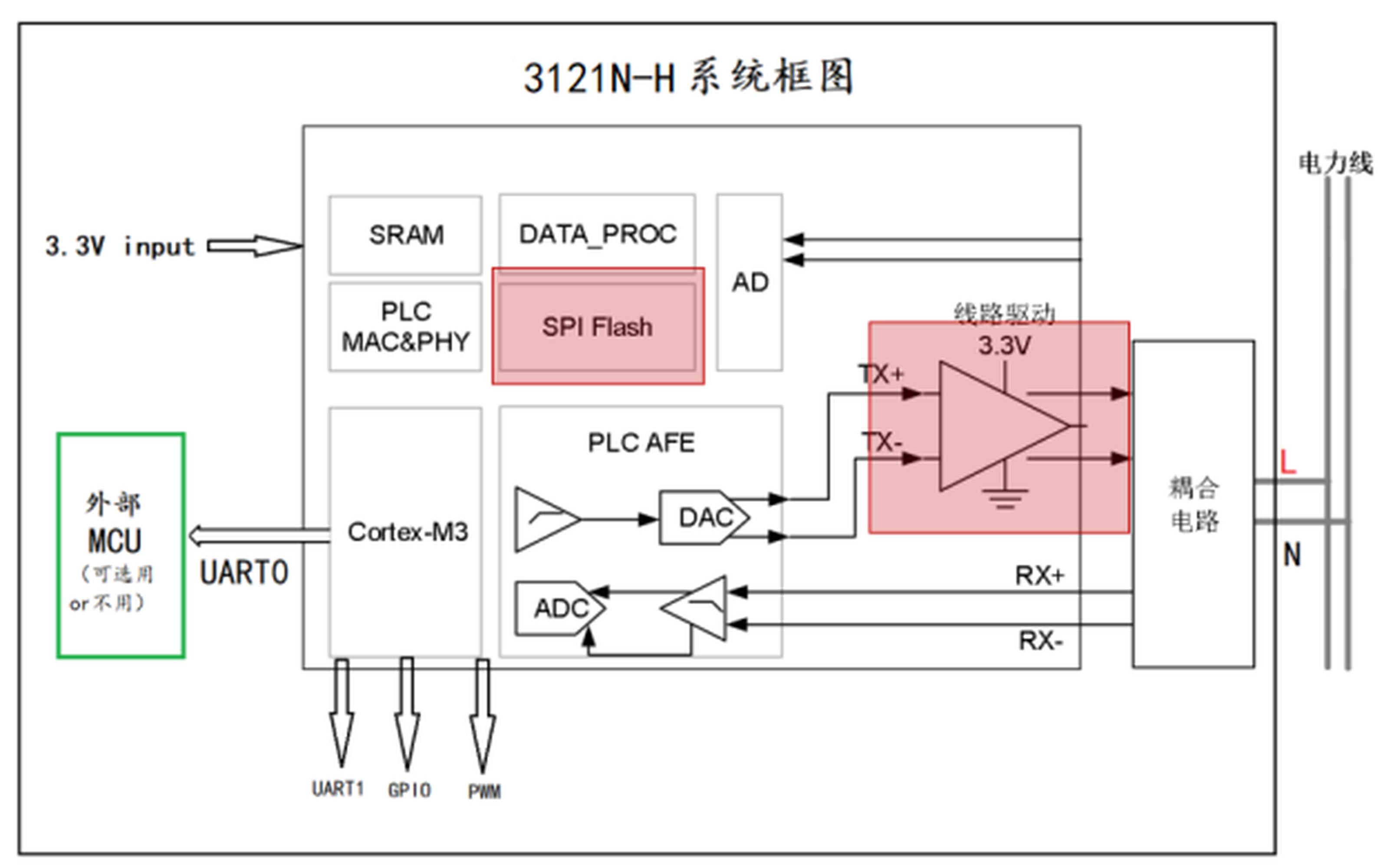

  3121N-H基于PS0211芯片，其集成高速/低速多模电力线载波通讯调制解调器及ARM Cortex-M3处理器。支持P1901.1，支持OFDM/FSK调制

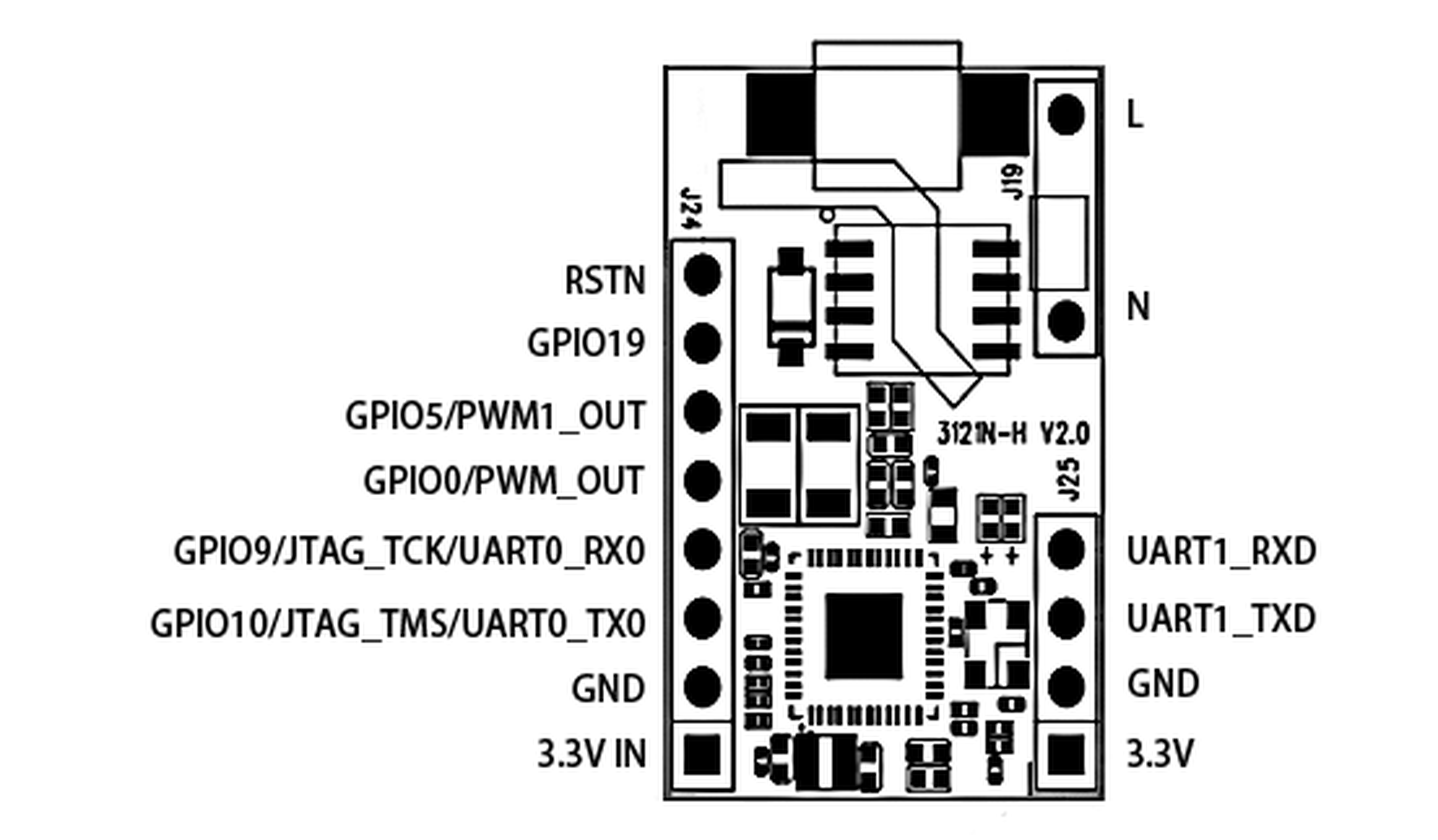

  3121N-H提供UART、PWM、GPIO等外设接口，集成了内置线驱Line-Driver，集成板载耦合电路，采用双列插针封装，易于安装使用

应用领域

  高性能 Cortex-M3 处理器，工作频率 200MHz；内嵌 SRAM 256KB

  实现 IEEE 1901.1 标准子集，对于同样使用该子集的芯片，能够实现互联互通；支持0.5-3.7MHZ和2.5-5.7MHZ两个频段，频段可由软件配置

  采用 OFDM 技术，支持 BPSK、QPSK 调制模式；支持 FEC 和 CRC 功能，强大的去噪和纠错能力

  支持 TDMA 和 CSMA/CA，提供冲突避免机制；支持数据分段和重组，提高传输效率；支持数据重传机制；支持 4 级 QoS，满足不同业务服务质量需求

  支持自动快速组网，典型 200 规模、2 层级网络的场景10s 完成快速组网；支持快速通信；支持动态路由，多路径寻址

  外围接口：UART 接口、GPIO 接口、PWM输出

  物理层峰值速率 0.507Mbit/s，应用层速率80Kbps；接收灵敏度优于 0.2mVpp

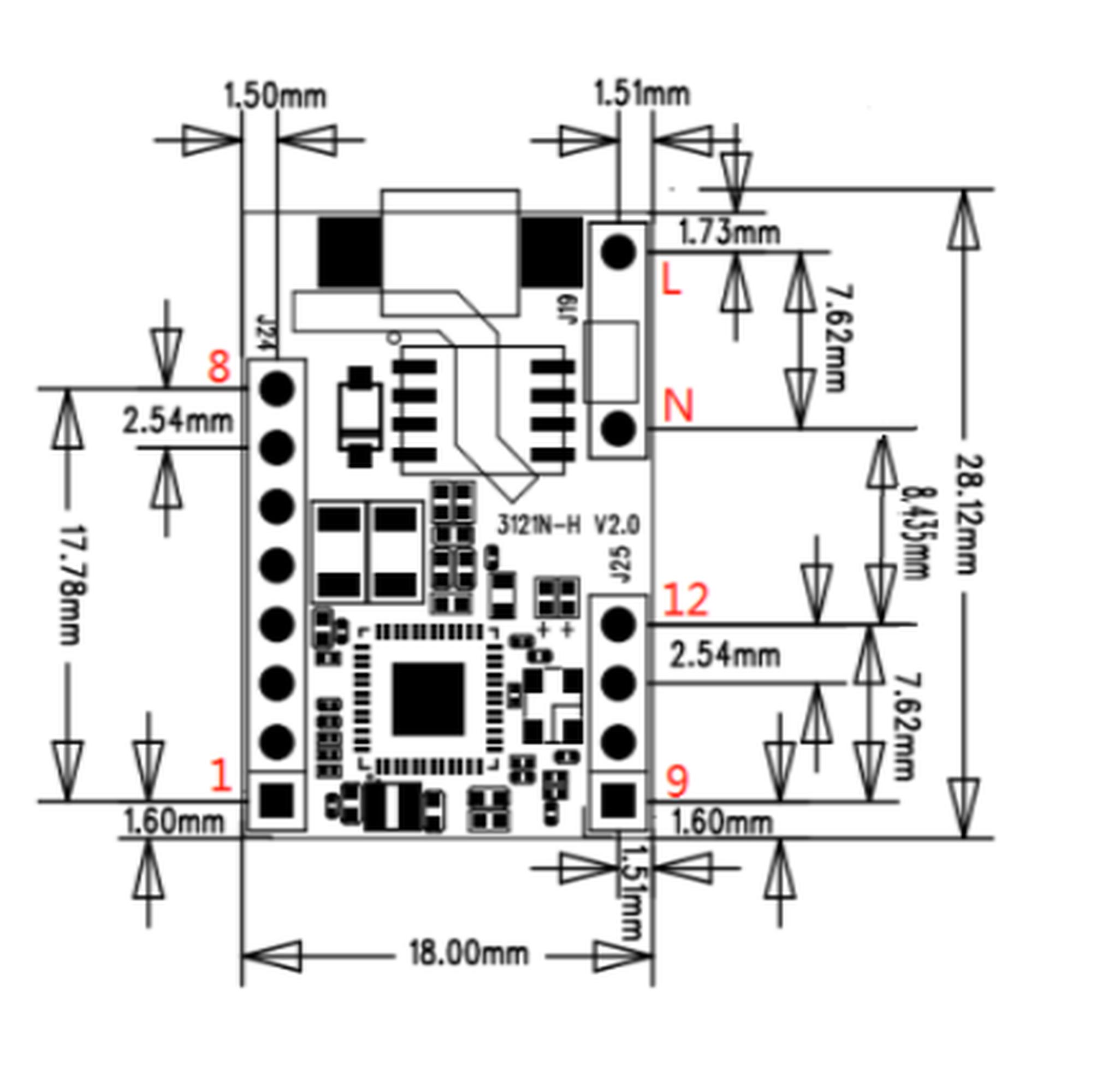

  静态功耗≤0.15W（组网不发包）；动态运行功率≤0.7W；封装尺寸：00x18.00x10.44mm (含插针)
