6220H-IF 支持IOT蓝牙WIFI物联网连接高集成度低功耗高性价比WiFi IOT模块

6220H-IF

6220H-IF支持IOT蓝牙WIFI物联网连接高集成度低功耗高性价比WiFi IOT模块

协议：802.11n
尺寸：18×20mm
速率：72.2Mbps
频段：2.4GHz
接口：UART

模组介绍

模组功能

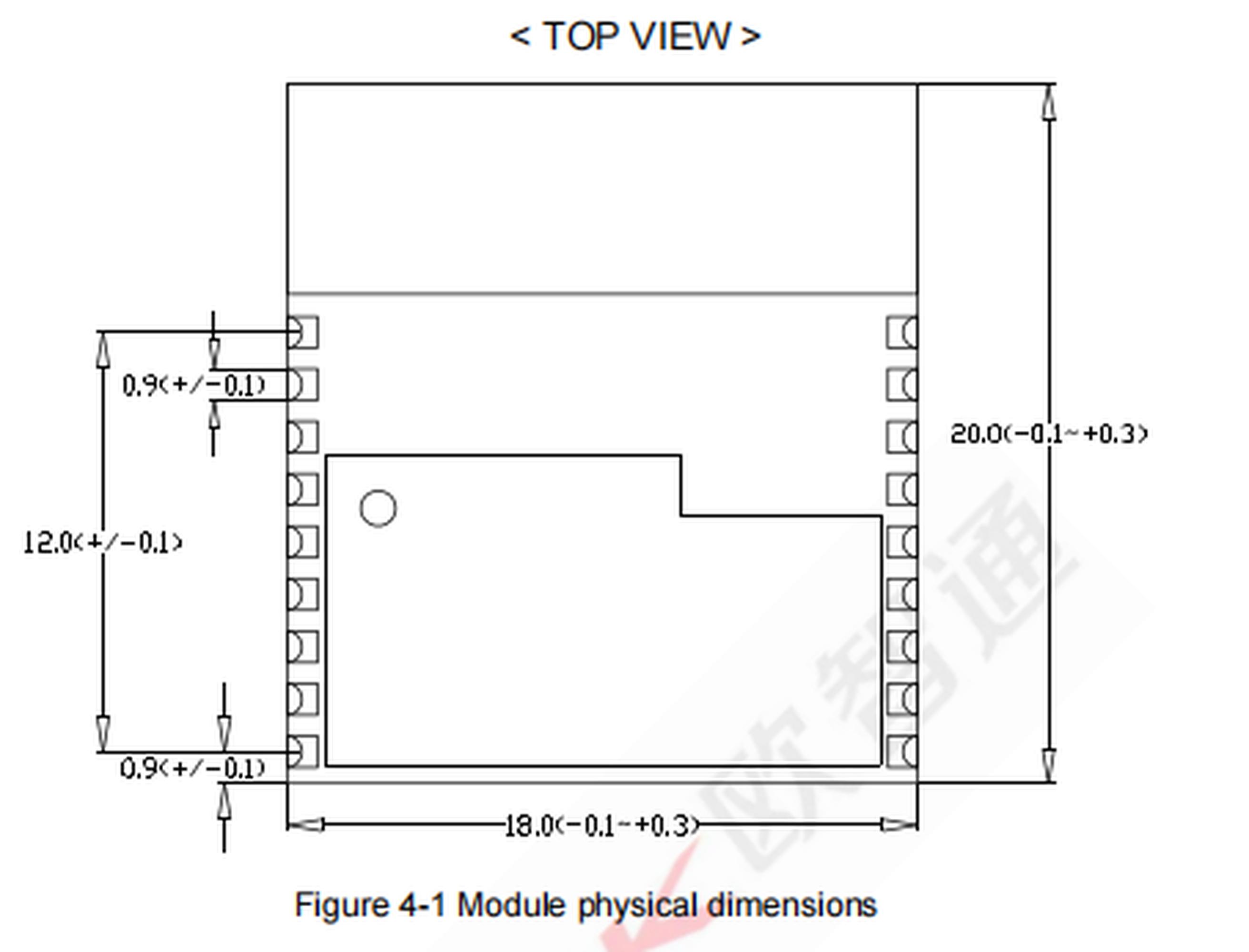

尺寸图

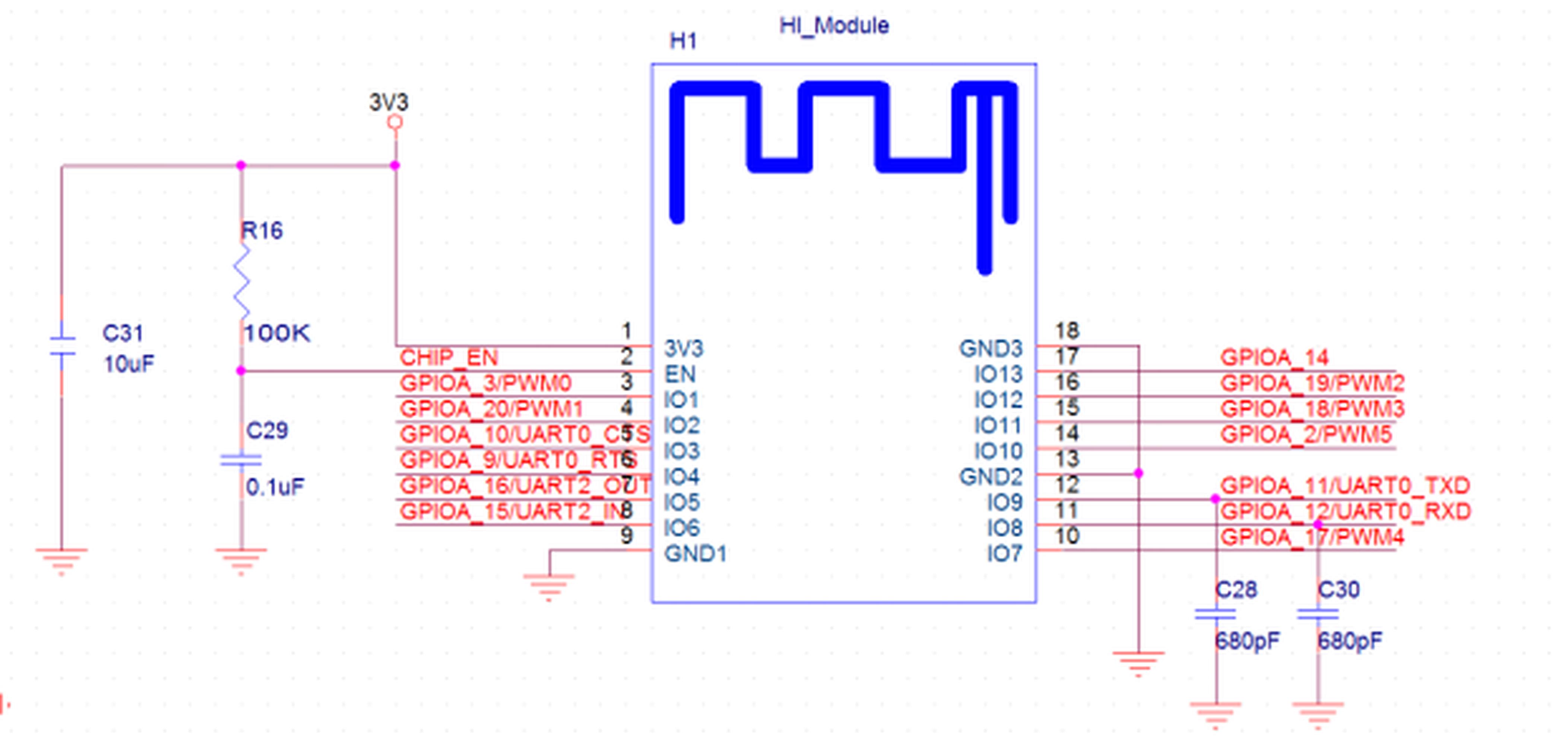

原理图

PIN脚图

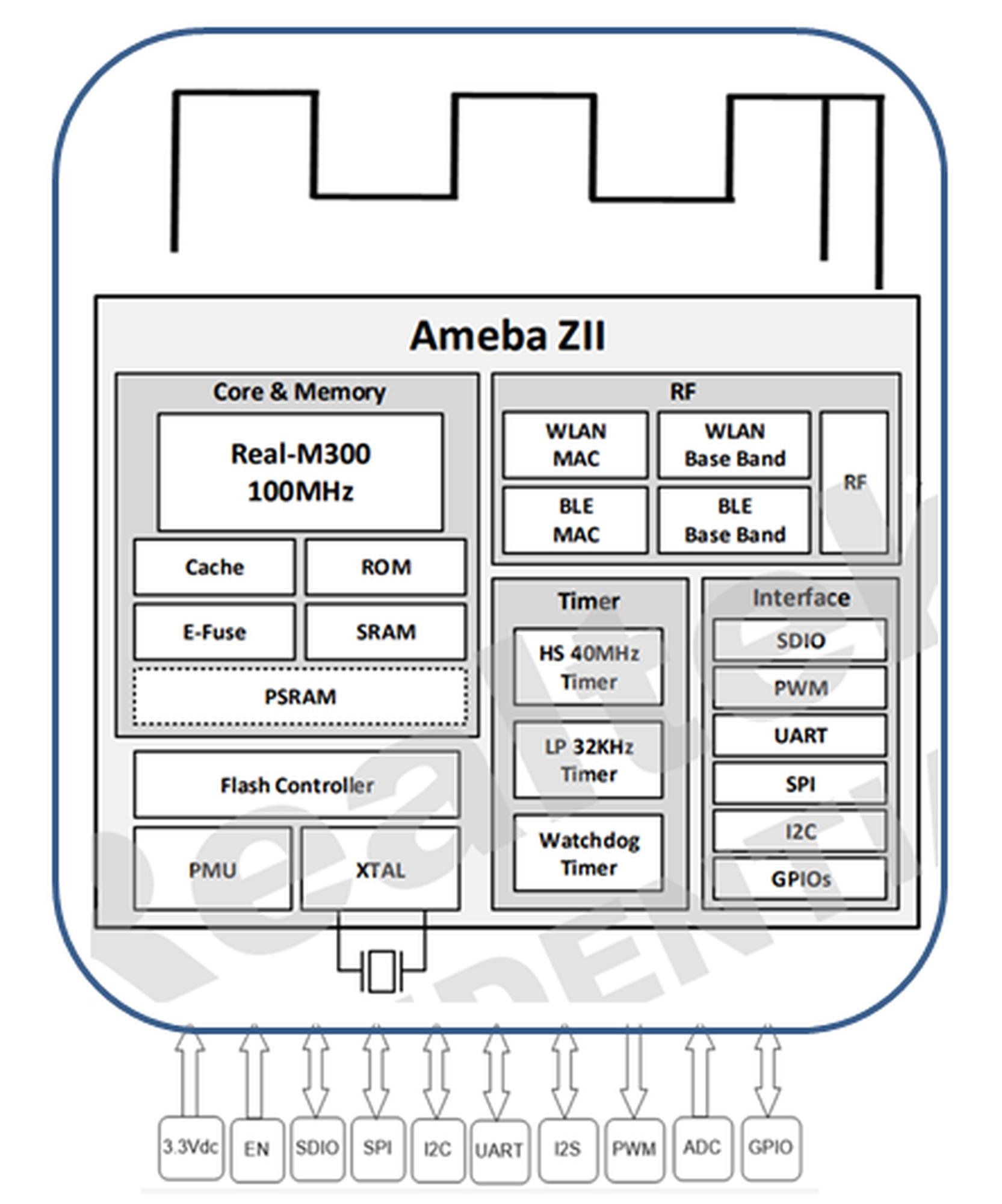

6220H-IF是一个高度集成的模块，具有单芯片802.11/b/g/n 1T1R WLAN和蓝牙Realtek 8720CF

6220H-IF结合了基于ARMv8-M架构的Real-M300（KM4）CPU，并集成了WLAN MAC、支持1T1R的WLAN基带、RF电路和蓝牙低功耗（BLE）

6220H-IF还提供可配置的GPIO，这些GPIO被配置为各种应用和控制用途的数字外设

6220H-IF集成了内部存储器，可实现完整的Wi-Fi协议功能。嵌入式内存配置还可以实现简单的应用程序开发。

应用领域

802.11 b/g/n兼容1x1，2.4GHz

支持短程应用的低功耗Tx/Rx

支持384KB ROM

支持256KB内存

支持2MB闪存

蓝牙低功耗（BLE）4.2

应用领域
