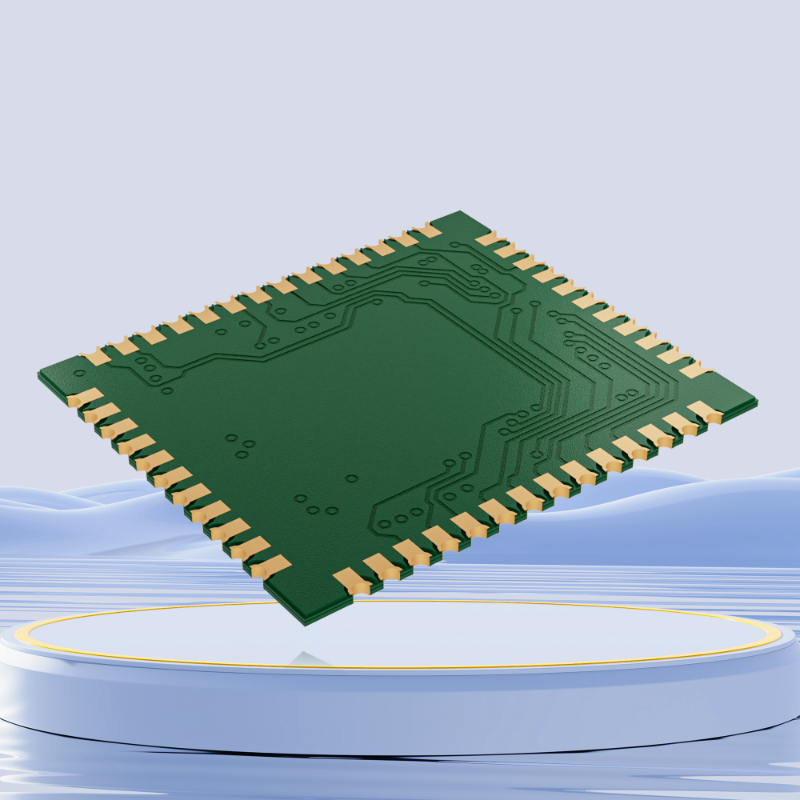

6161B-R蓝牙5.0低功耗蓝牙模组无线串口数据透传输

6161B-R

6161B-R蓝牙5.0低功耗蓝牙模组无线串口数据透传输

协议：BT5.0
尺寸：13×15mm
速率：1Mbps
接口：UART

模组介绍

模组功能

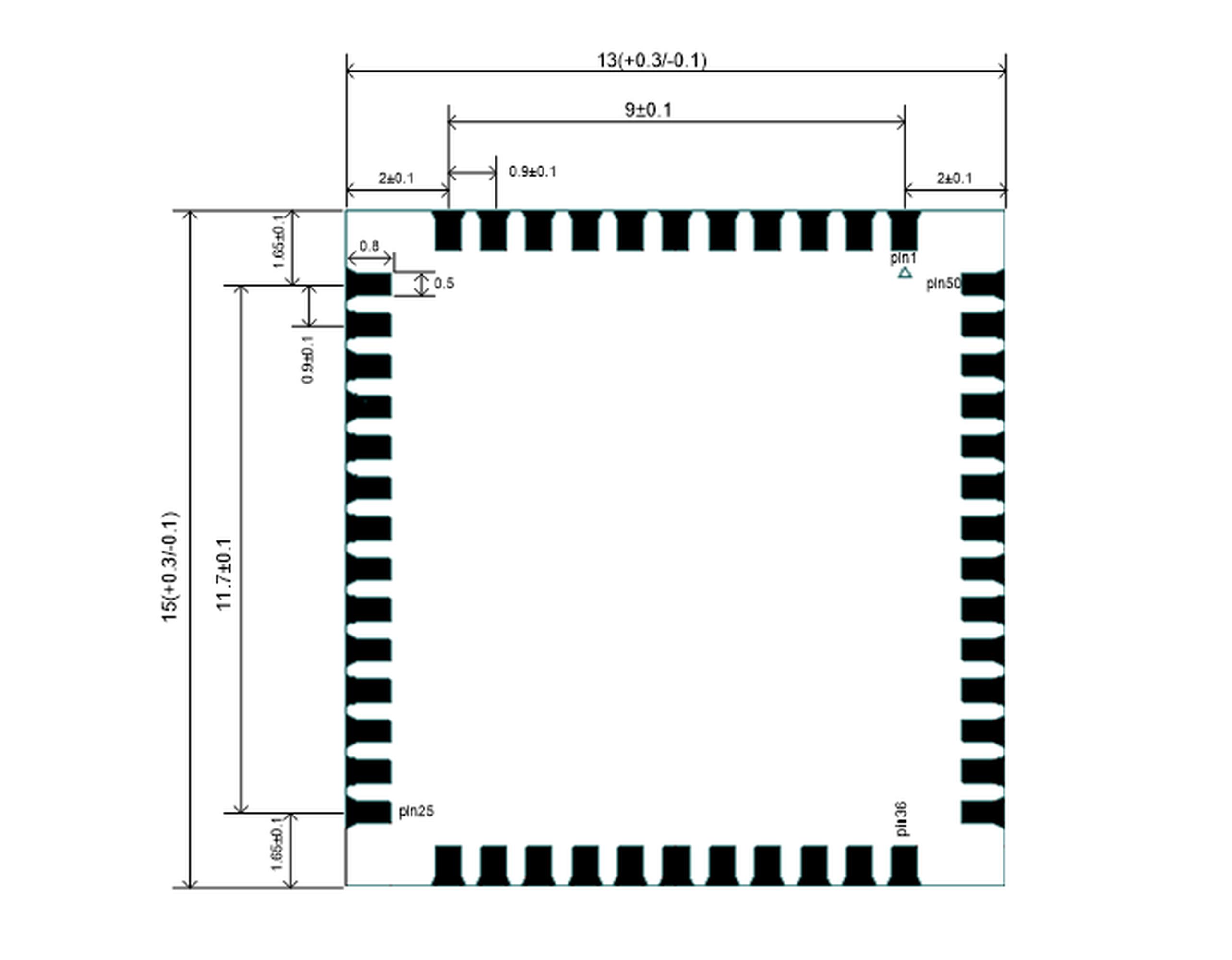

尺寸图

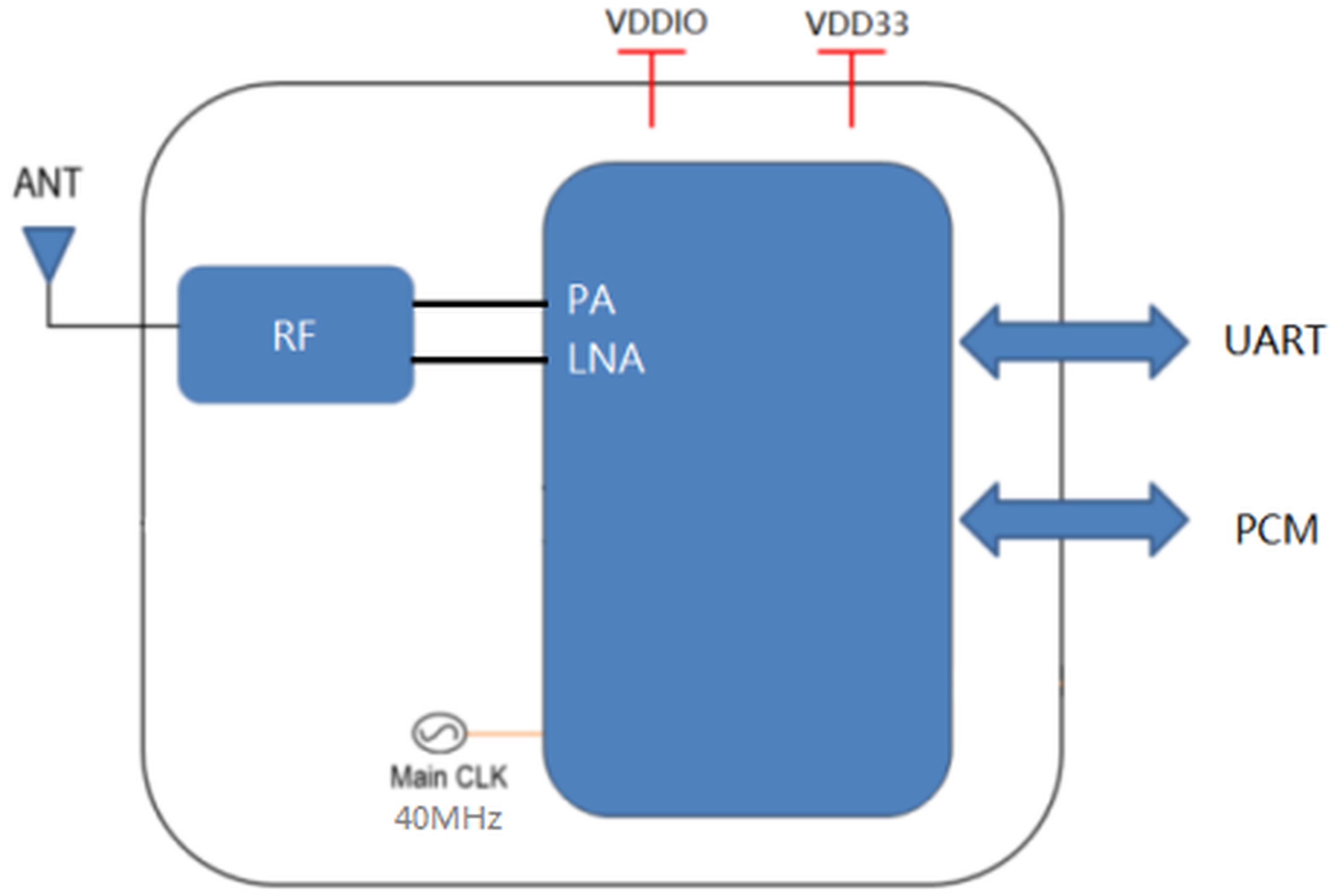

原理图

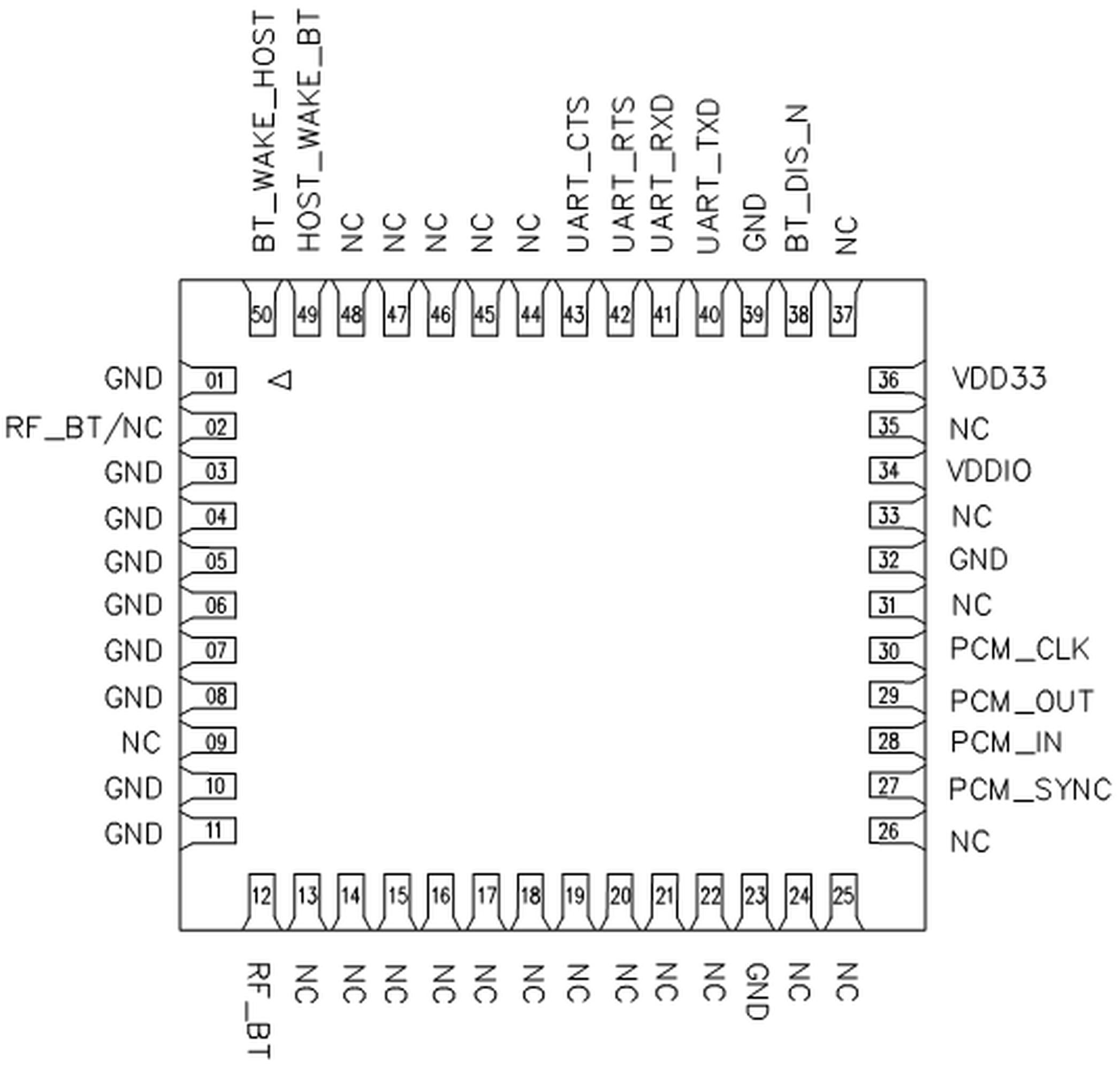

PIN脚图

6161B-R是一个高度集成的单芯片蓝牙5.0控制器，具有UART接口和PCM接口

6161B-R符合蓝牙核心规范v5，支持双模（BR/EDR+低功耗控制器）

6161B-R兼容旧版本，包括v2.1+LE。对于BR/EDR，允许在从属模式或主模式下使用多个活动链路

6161B-R对于低能耗，它支持多种状态，并允许在从属模式下使用多个活动链路。BR/EDR链路和LE链路可以同时处于活动状态

应用领域

支持基本速率和增强数据速率的所有数据包类型

支持安全简单配对

增强的BT/Wi-Fi共存控制，以提高不同配置文件中的传输质量

支持多种低能耗状态

符合蓝牙5规范

支持蓝牙低功耗（BLE）

支持蓝牙经典（BDR/EDR）

与蓝牙v2.1系统兼容

符合HS-UART，可配置蓝牙波特率

支持PCM接口
