欧飞信6192E-UC模块usb转wifi模块 2.4g模组wifi图传模块

6192E-UC_1

6192E-UC_2

6192E-UC_3

6192E-UC_4

6192E-UC_1

6192E-UC_2

6192E-UC_3

6192E-UC_4

6192E-UC

欧飞信6192E-UC模块usb转wifi模块 2.4g模组wifi图传模块

协议：802.11n
尺寸：12.2×12.9mm
速率：300Mbps
频段：2.4GHz
接口：USB2.0

规格书下载

模组介绍

模组功能

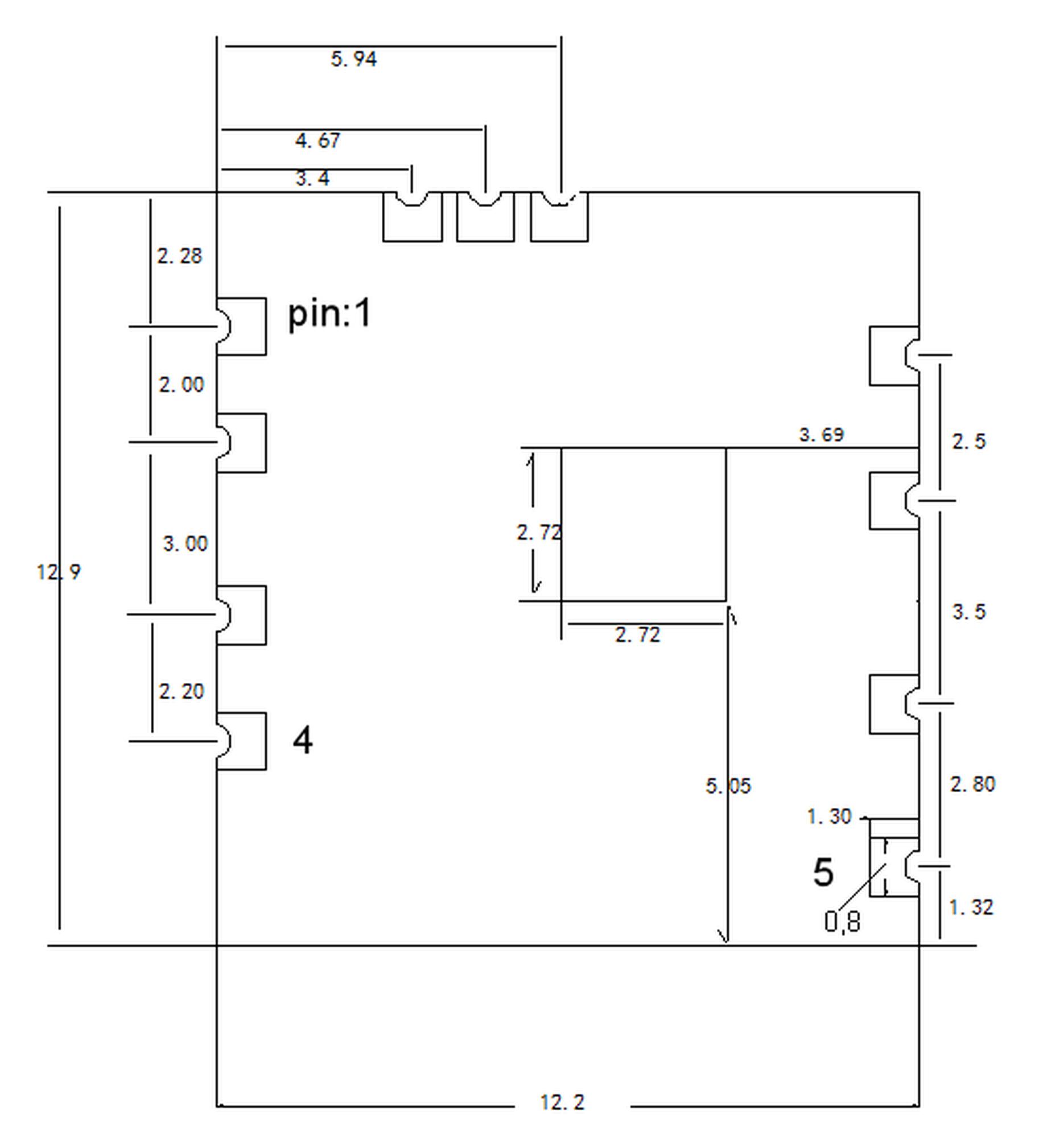

尺寸图

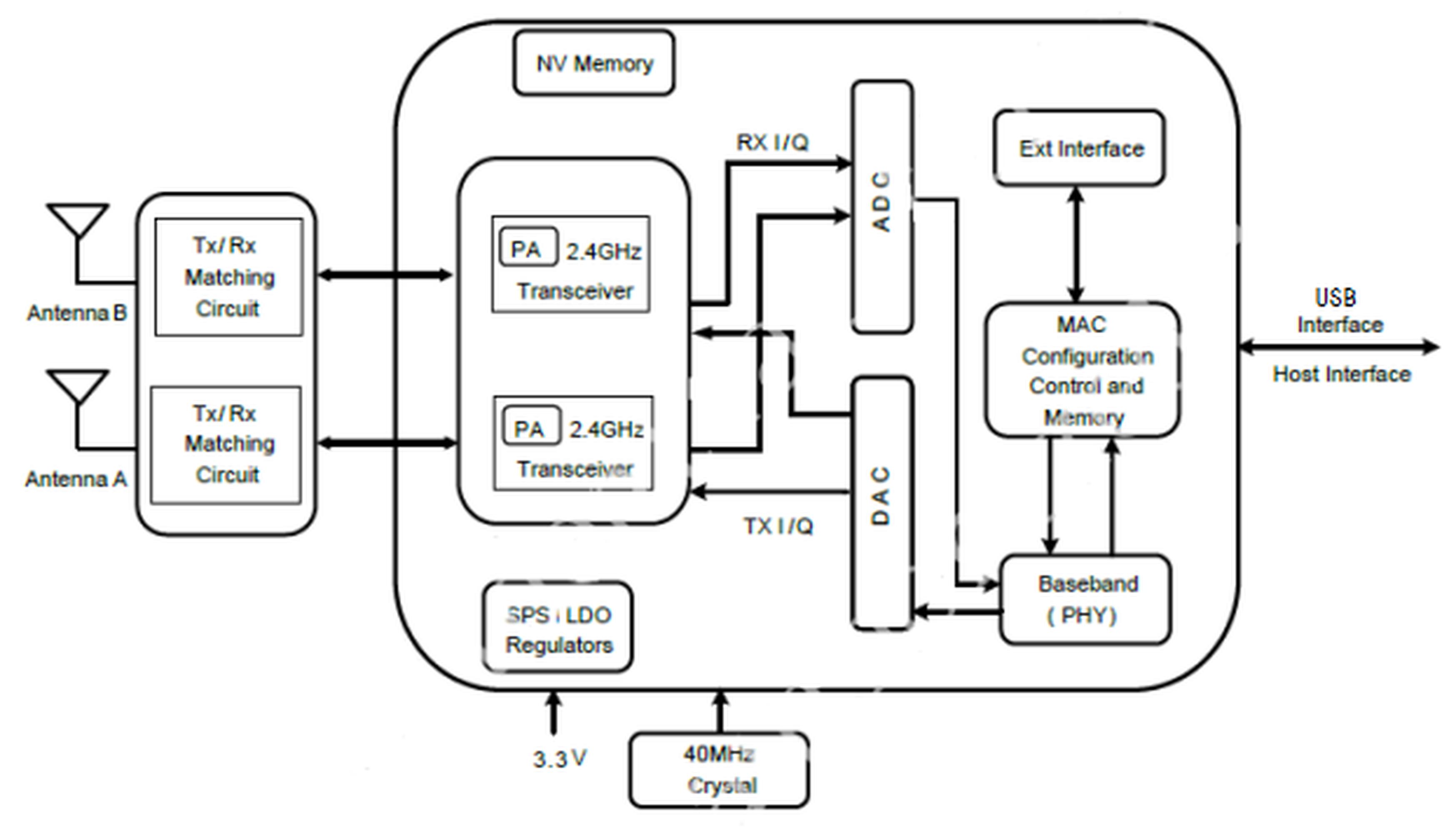

原理图

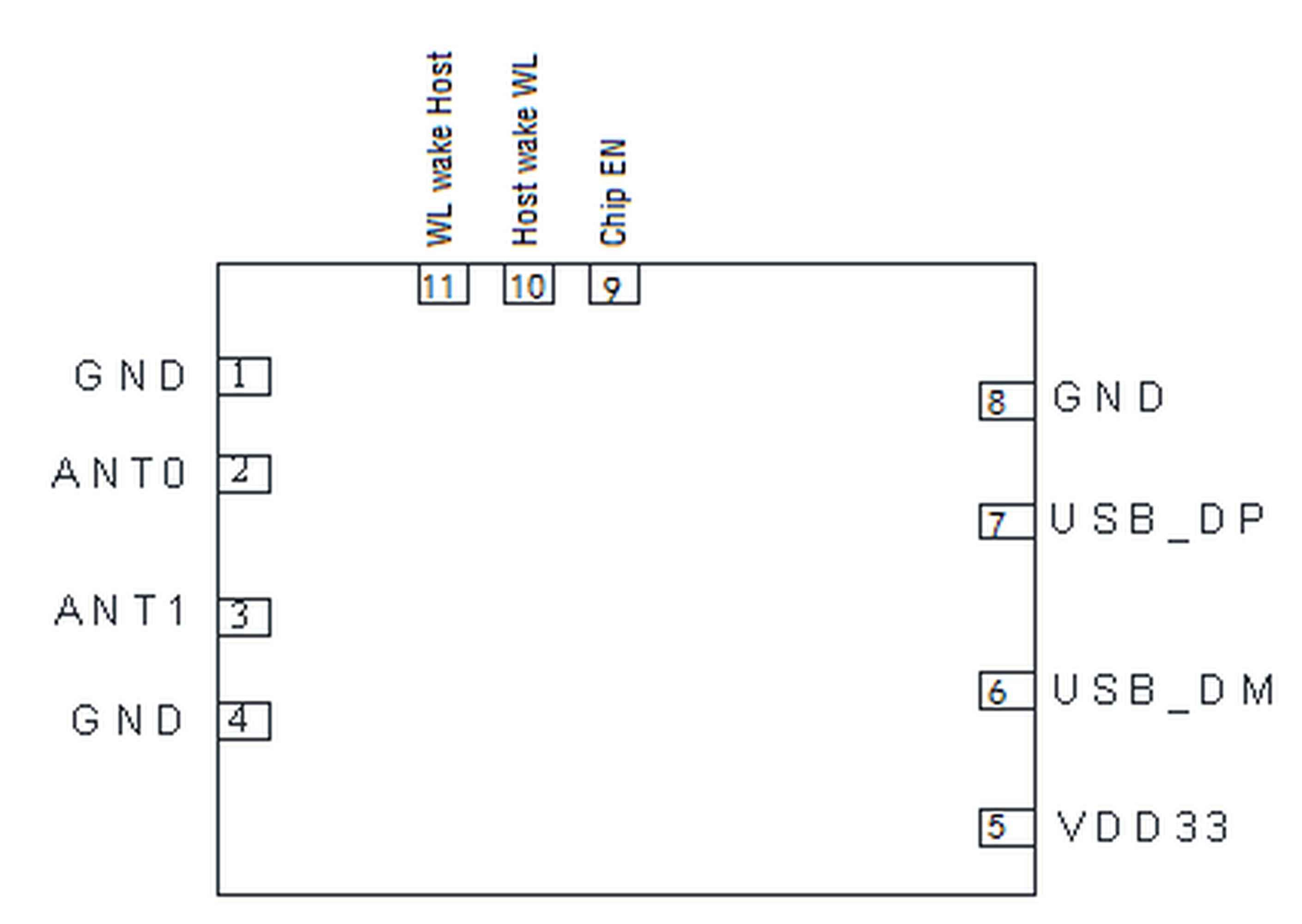

PIN脚图

6192E-UC符合IEEE 802.11 b/g/n标准

6192E-UC模组支持 2.4 GHz频段运行

6192E-UC模组符合USB2.0接口

6192E-UC模组传输速率高达300Mbps

应用领域

12.2x12.9mm，3.3V电源输入

RTL8192FC

2.4GHz的完整802.11n 2x2 MIMO解决方案，使用40Mhz带宽的最大数据速率高达300Mbps

符合USB2.0无线局域网标准

应用领域

应用领域

应用领域

应用领域
