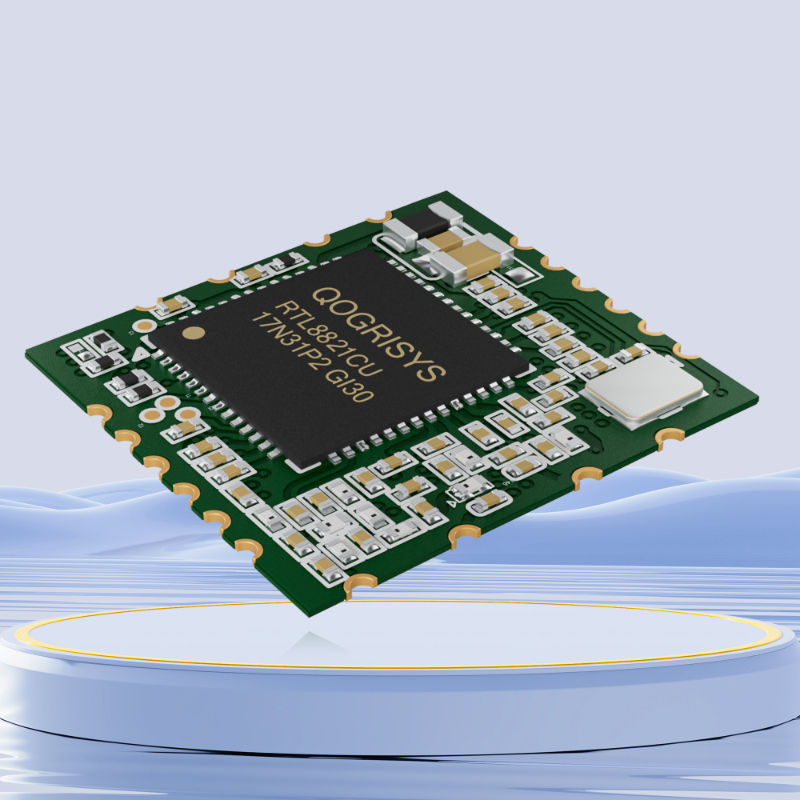

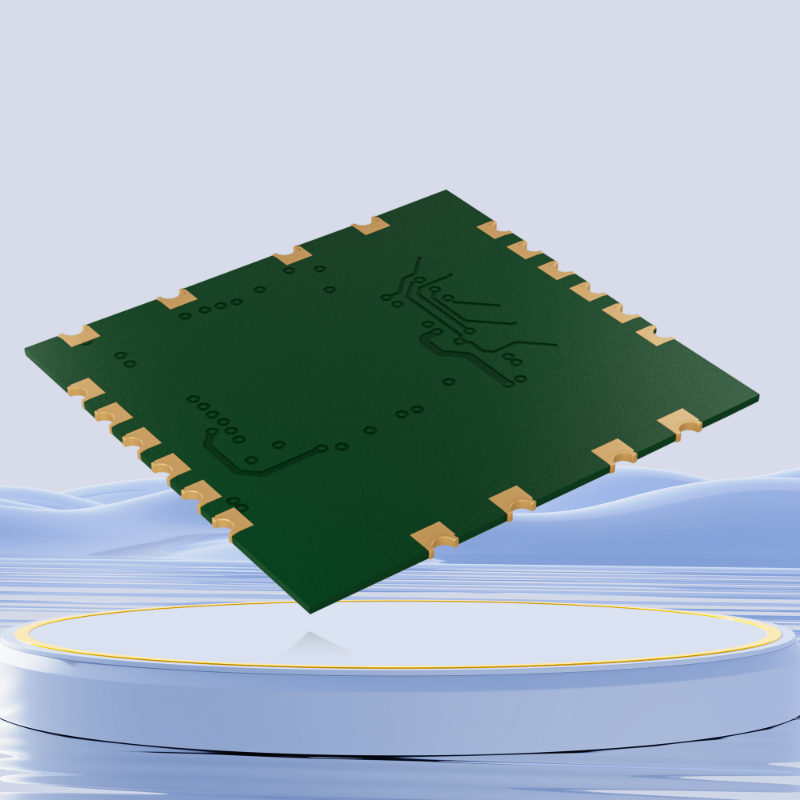

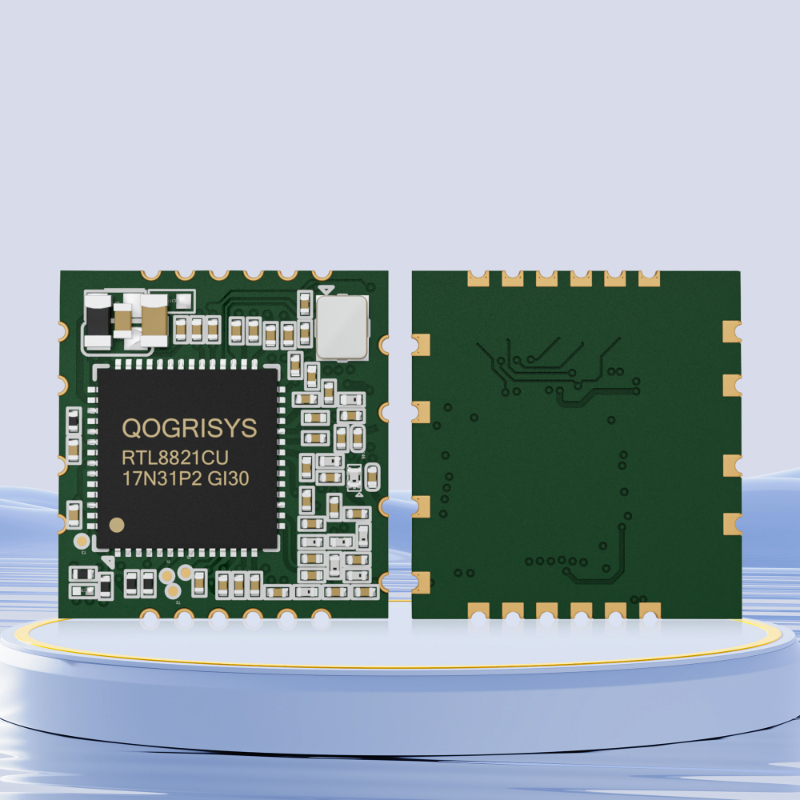

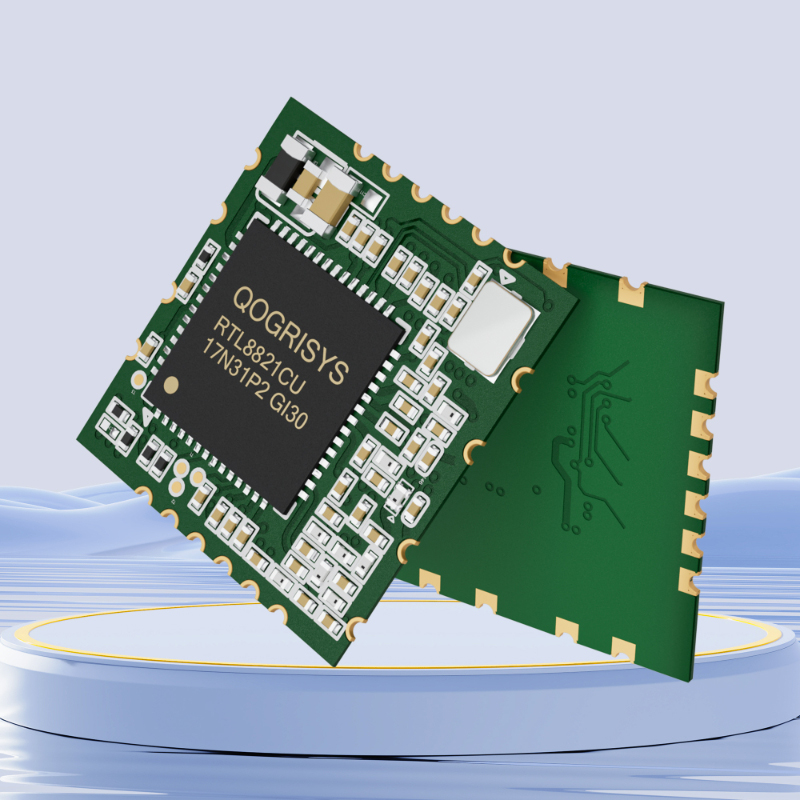

双频WiFi模组USB5G无线收发模块2.4G5.8GWiFi蓝牙二合一

6221E-UUC

双频WiFi模组USB5G无线收发模块2.4G5.8GWiFi蓝牙二合一

协议：802.11ac
尺寸：12.2×13mm
速率：433.3Mbps
频段：2.4GHz/5GHz
接口：USB2.0

模组介绍

模组功能

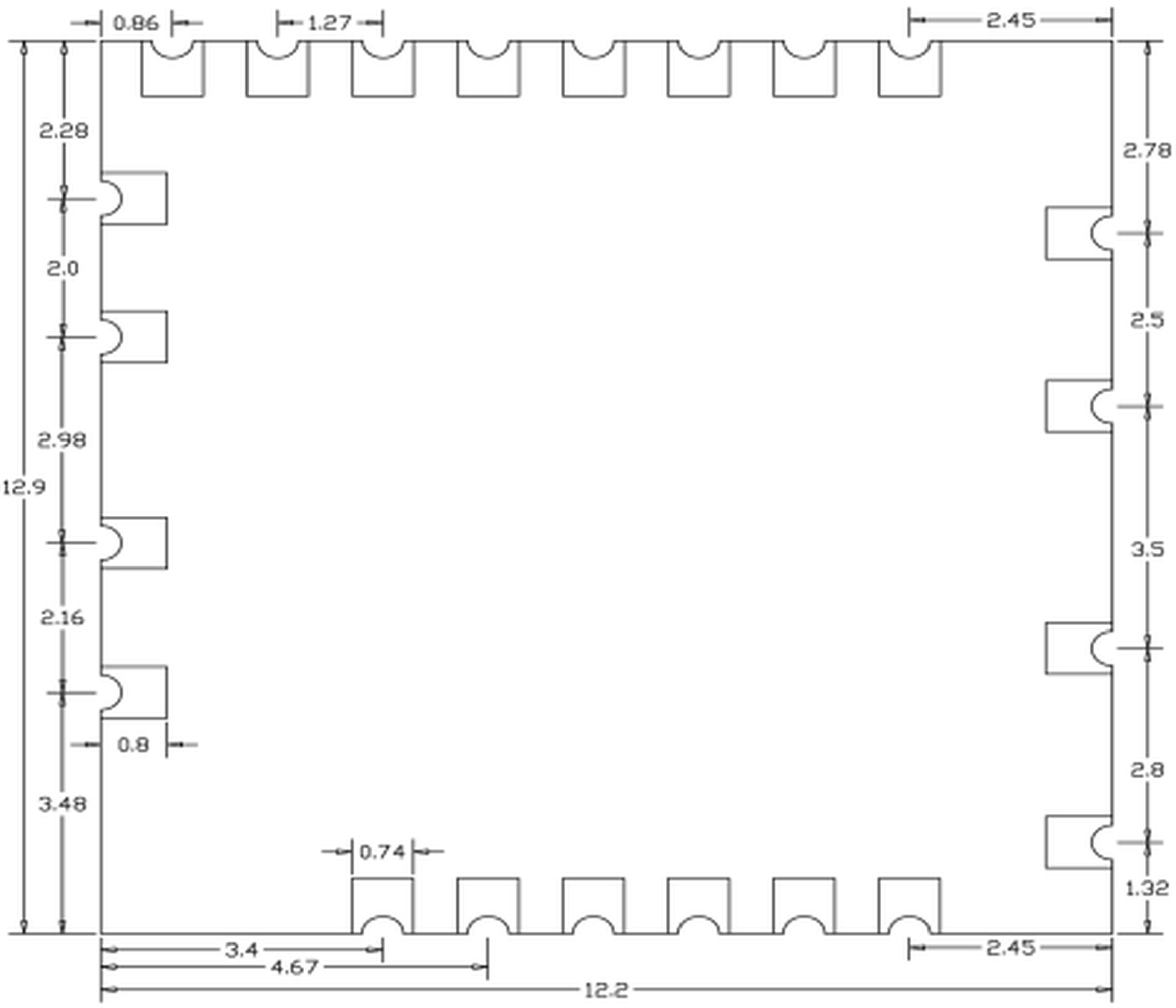

尺寸图

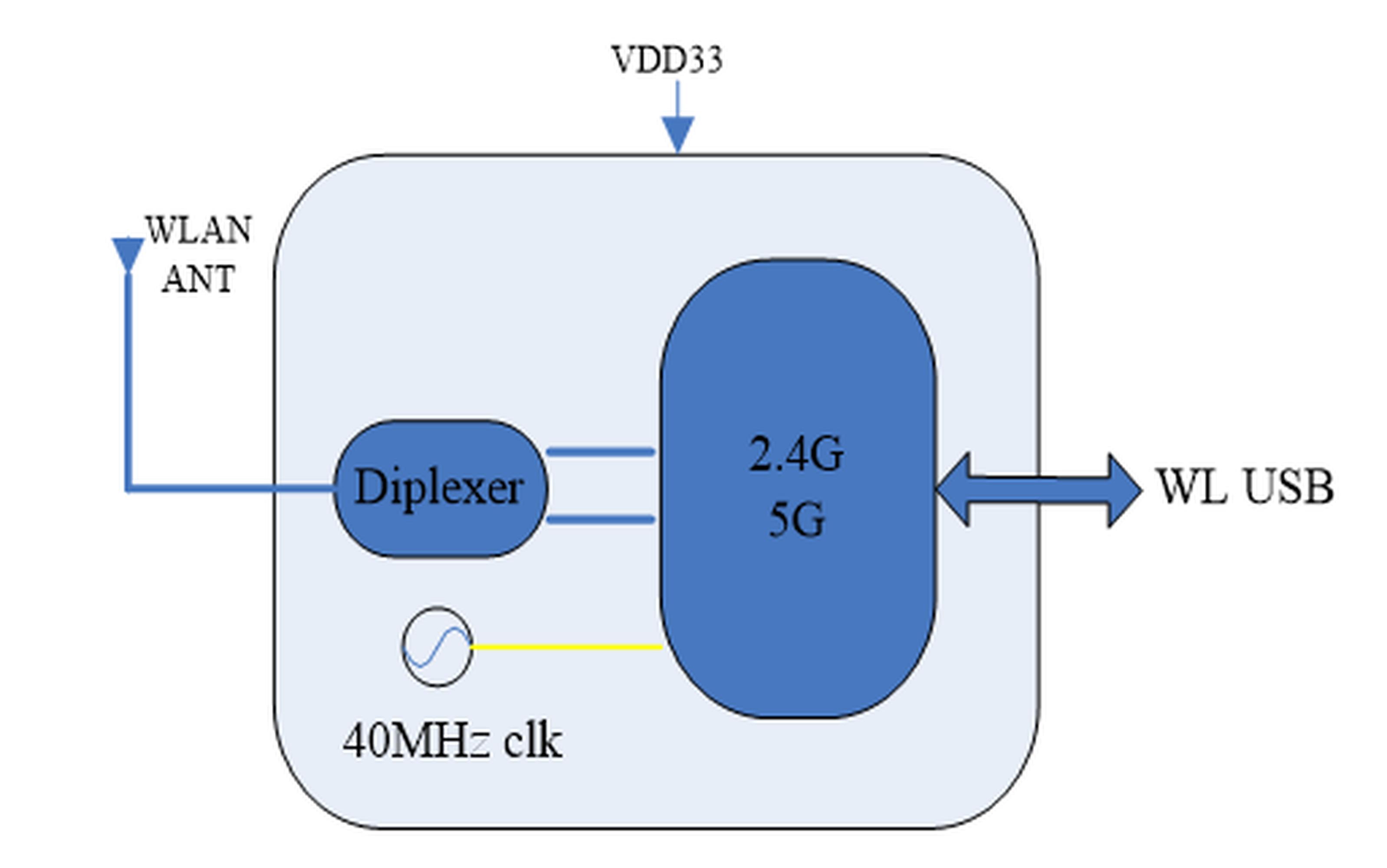

原理图

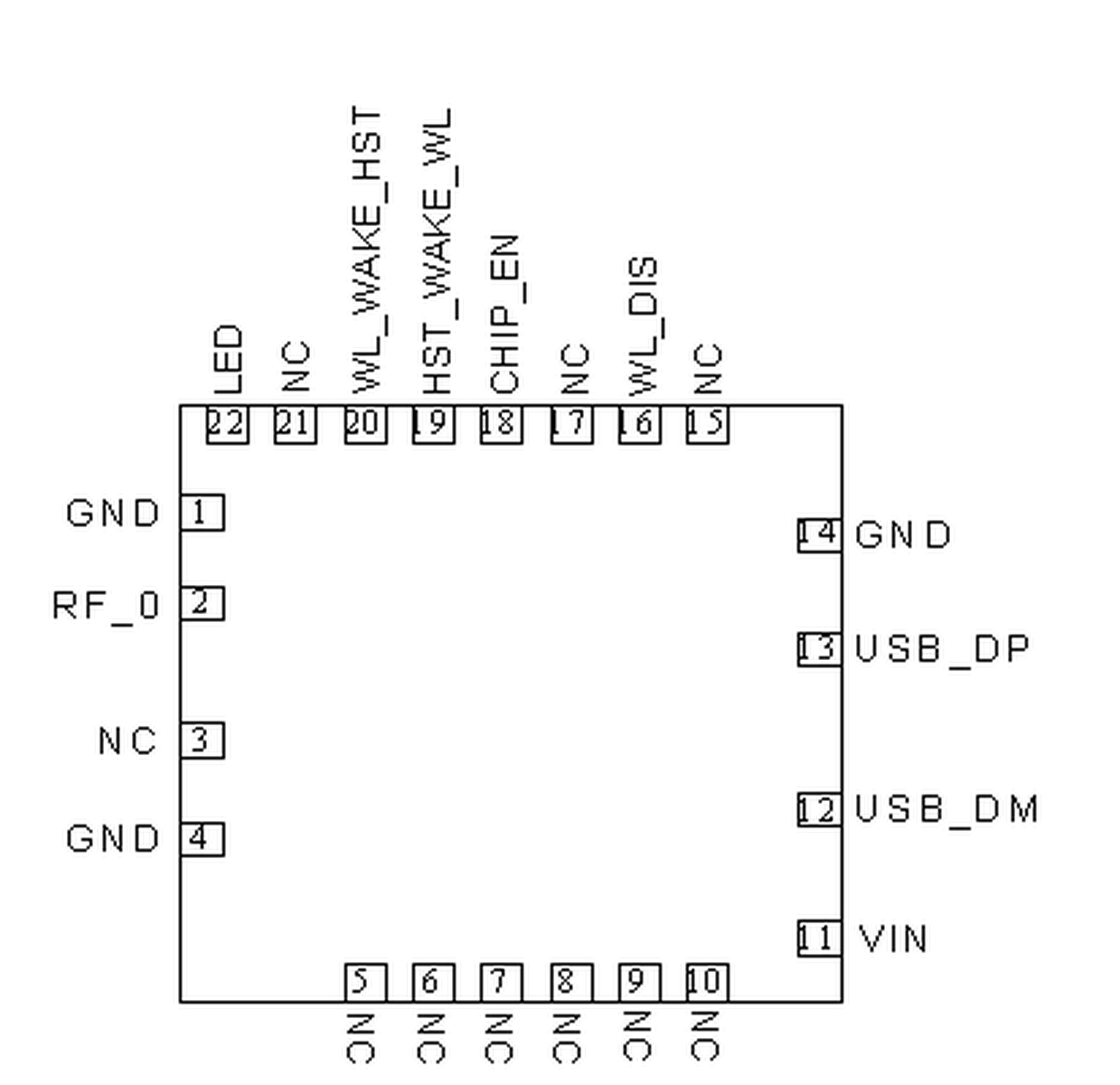

PIN脚图

6221E-UUC是一个高度集成的IEEE802.11a/b/g/n/acMAC/基带/RFWLAN模块

6221E-UUC模组传输速率可达433.3Mbps

6221E-UUC模组为Wi-Fi提供USB接口，为蓝牙提供USB接口

6221E-UUC模组提供了简单的遗留机制和20MHz/40MHz/80MHz的共存机制，以确保向后和网络兼容性

应用领域

高度集成的无线局域网（WLAN）芯片系统（SOC），适用于5 GHZ 802.11ac，或2.4G/5G 802.11n WLAN应用

支持2.4 GHz的20/40MHz，5 GHz的20/40/80MHz

支持WLAN-蓝牙共存

支持蓝牙V4.2+HS，BLE，并向后兼容蓝牙1.2,2.X+提高数据率

支持蓝牙进行1级、2级和3级功率级传输，而不需要外部PA
