欧飞信K255B-SR wifi ble模组双频wifi5模组433Mbps模组wifi

K255B-SR

欧飞信K255B-SR wifi ble模组双频wifi5模组433Mbps模组wifi

协议：802.11ac
尺寸：13×15mm
速率：433Mbps
频段：2.4/5GHz
接口：SDIO3.0

模组介绍

模组功能

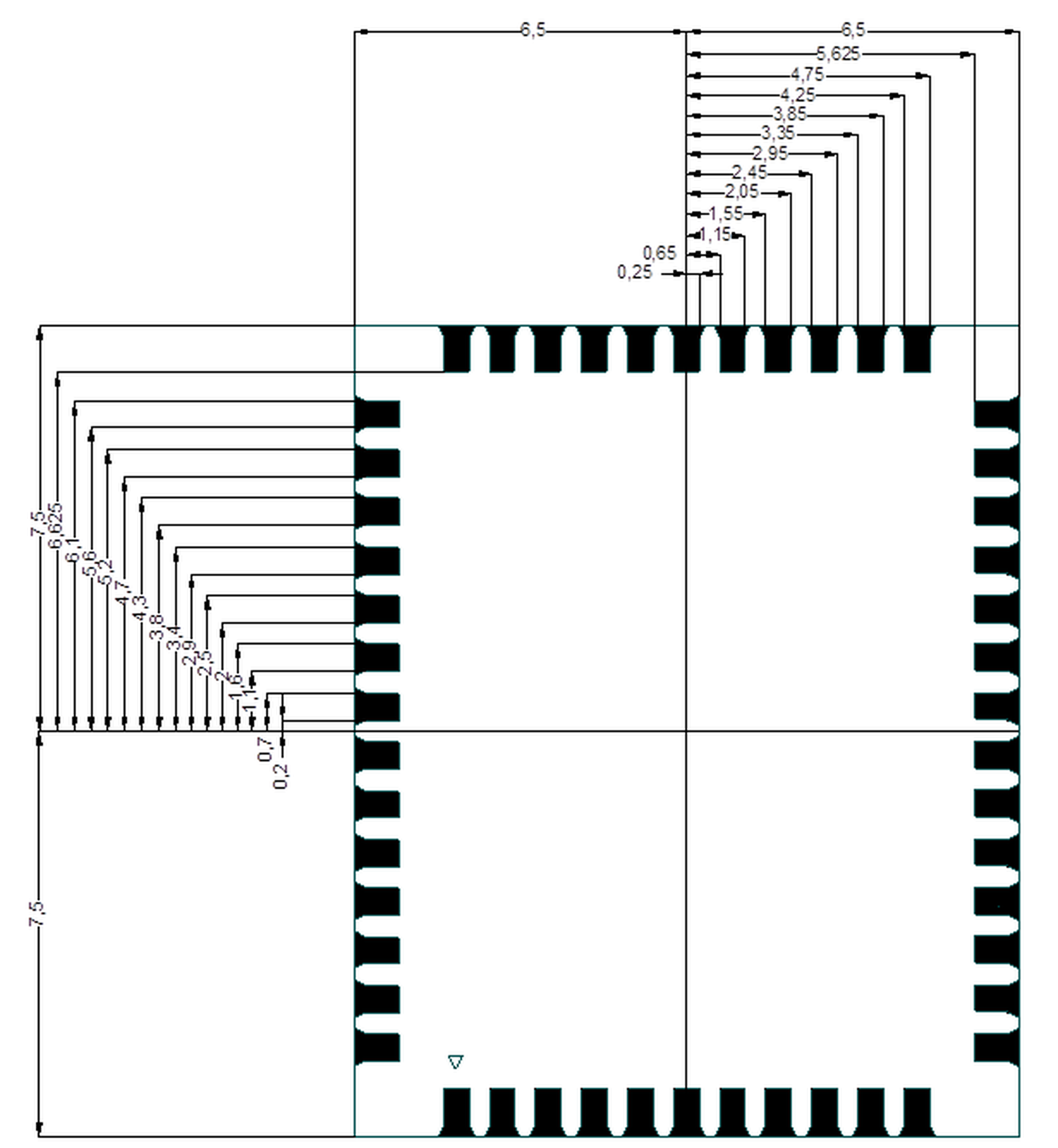

尺寸图

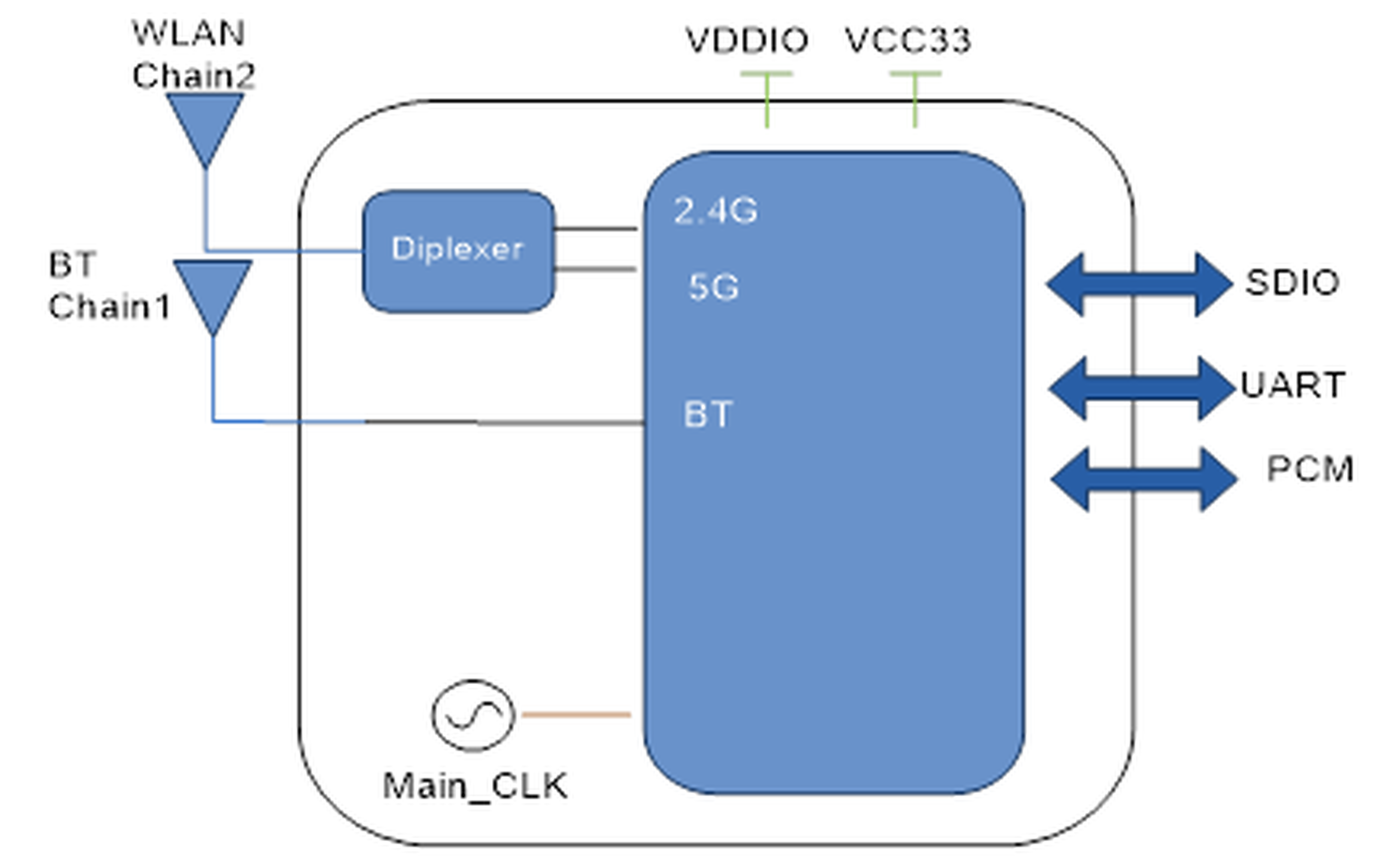

原理图

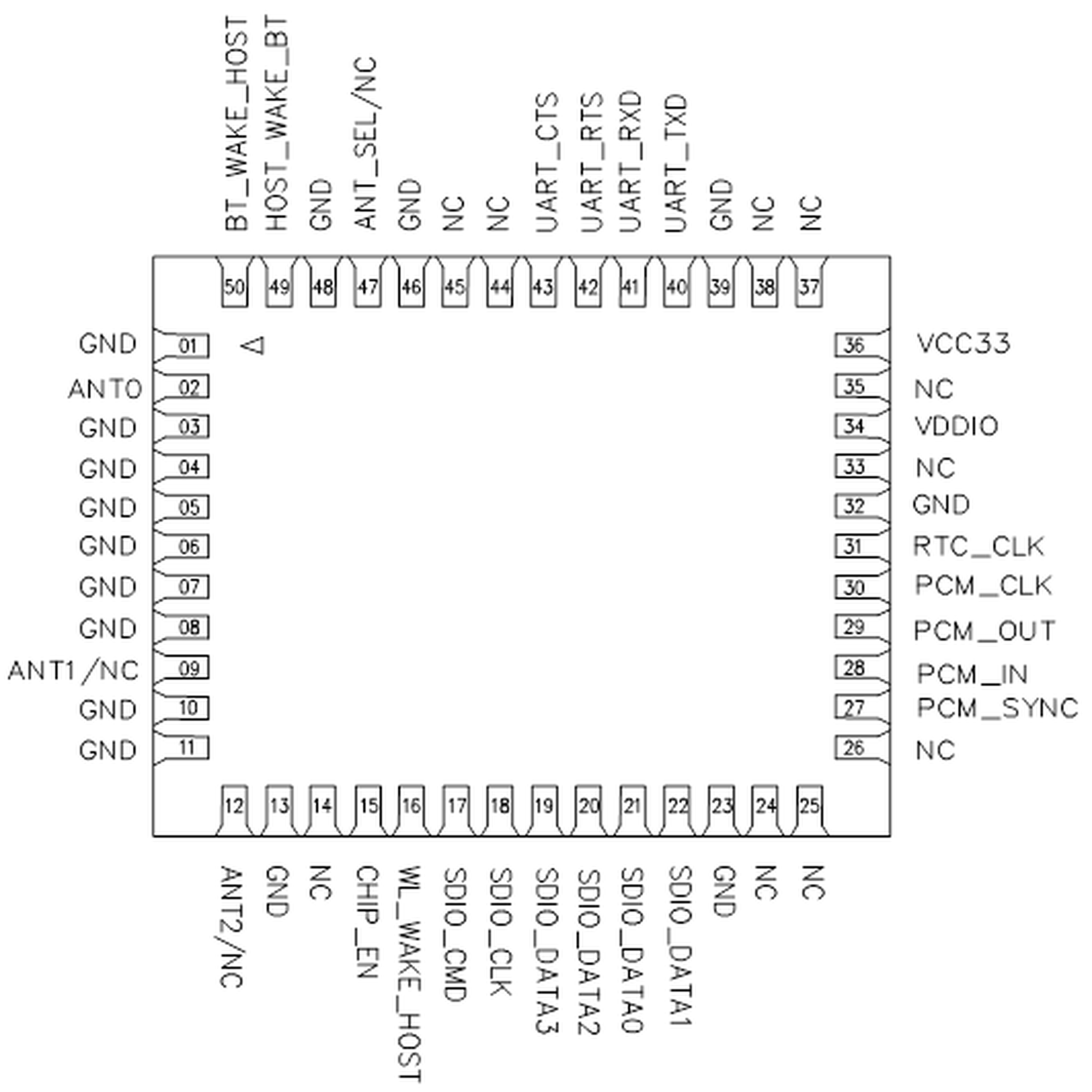

PIN脚图

K255B-SR支持802.11a/b/g/n/ac解决方案，具有MU-MIMO STA模式

K255B-SR具有蓝牙智能就绪控制器、SDIO3.0接口、HS-UART混合接口

该模块将WLAN MAC、1T1R WLAN基带、RF集成在单个芯片中

模块符合IEEE 802.11 a/b/g/n/ac 标准，速度可实现高达80MHz带宽和433Mbps的PHY数据速率

应用领域

支持IEEE 802.11 a/b/g/n/ac 单芯片CMOS MAC、基带PHY和RF

支持802.11ac 1x1，符合MU-MIMO STA模式

支持WLAN SDIO 3.0接口，速率高达433Mbps

支持BT的HS-UART 和PCM主机接口

双模BT5.0支持BDR、EDR、LE1M、LE2M 和LE8S速率

应用领域
