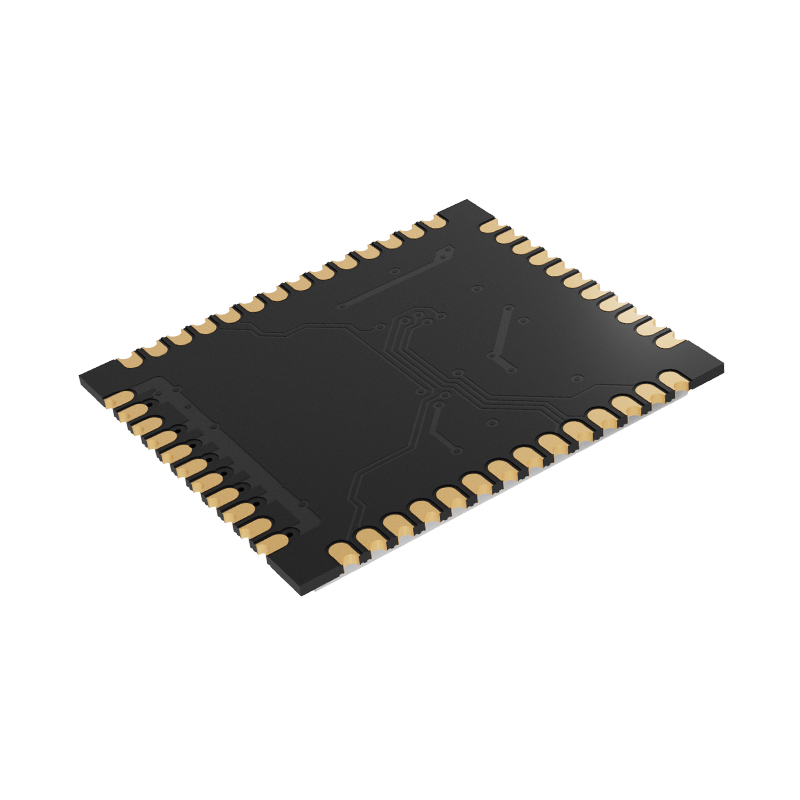

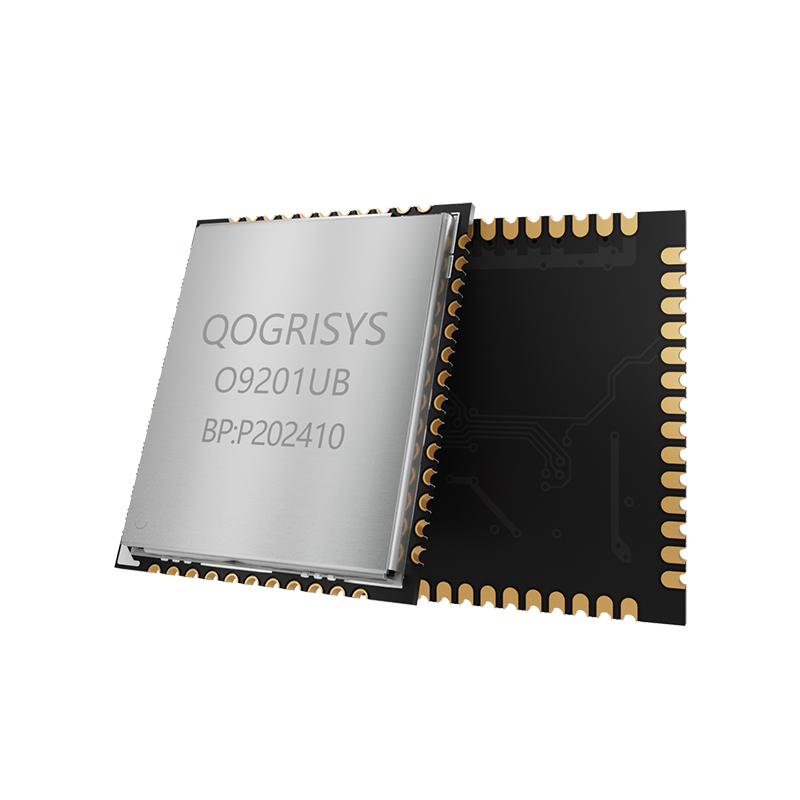

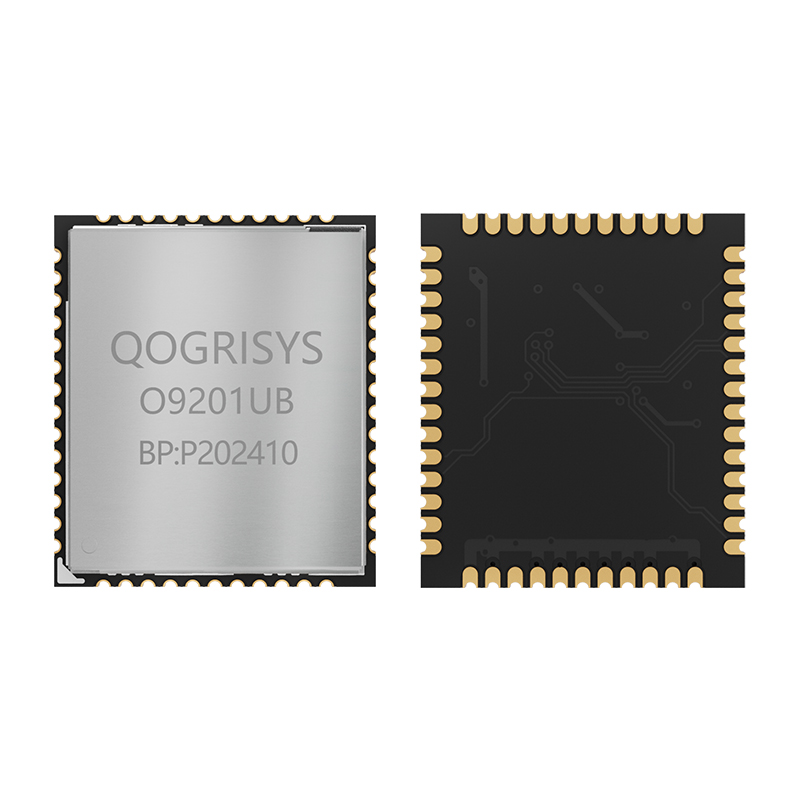

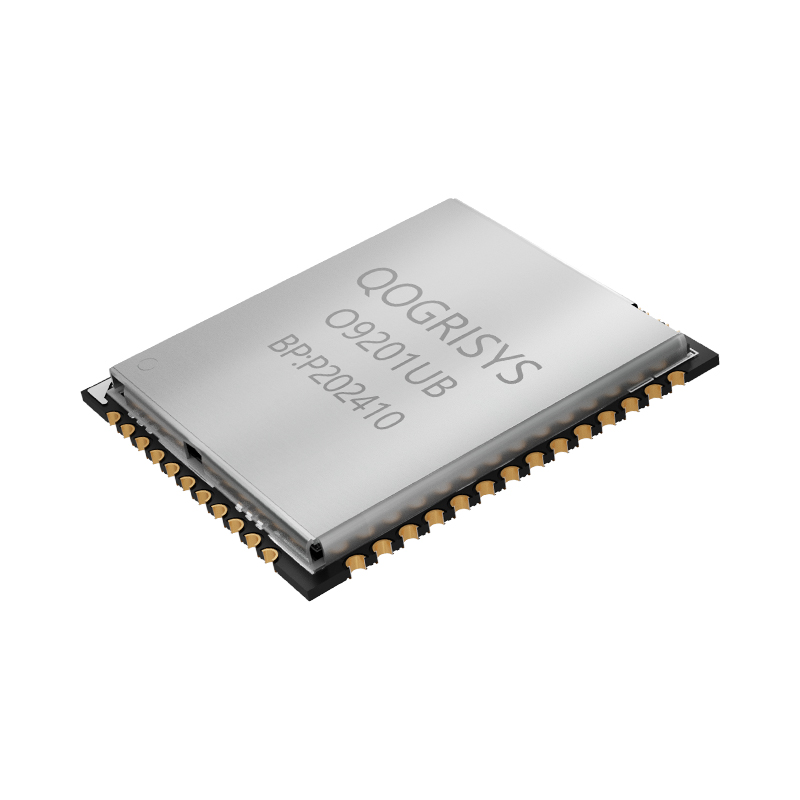

欧飞信O9201UB wifi6无线模组5.4蓝牙wifi6模块1200Mbps wifi模组接口USB

O9201UB

欧飞信O9201UB wifi6无线模组5.4蓝牙wifi6模块1200Mbps wifi模组接口usb

协议：802.11ax
尺寸：13*15mm
速率：1200Mbps
频段：2.4/5GHz
接口：USB

模组介绍

模组功能

尺寸图

原理图

PIN脚图

O9201UB是一款双模芯片，支持2x2 2.4G+5G双频并发Wi-Fi功能和蓝牙功能

O9201UB支持Wi-Fi协议IEEE 802.11ax和向后兼容协议802.11a/b/g/n/ac/ax

蓝牙子系统支持蓝牙系统协议5.4，具有低功耗音频

该芯片以极低的功耗支持良好的射频和基带性能

应用领域

支持IEEE 802.11 a/b/g/n/ac/ax协议

支持双频2.4GHz/5GHz

支持2x2 MIMO

支持双频并发：2.4GHz和5GHz同时2T2R

支持上行MU-OFDMA TX和下行MU-OFDMA RX

支持上行MU-MIMO TX和下行MU-MIMO RX

支持WFA、WPA/WPA2/WPA3、WEP、WAPI

支持P2P GO/GC模式

DBS支持STA+AP、STA+ P2P GO、STA+ P2P GC
