在之前的文章我们已经分享了PLC电力线载波的相关发展应用场景及Hi3921芯片各项参数功能。本章将以我园区实际安装PLC路灯实例分享给大家。

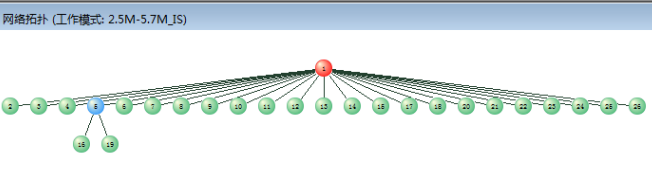

• 网络拓朴

• 节点规模及参数设置

通信频段：2.5M-5.7Mhz

配电方式：CCO 出220V 三相电，A相挂13个STA，B相12个STA，C相预留

用电环境：与园区行政楼共电，配电箱没有加装信号隔离器

布线情况：采用6平方铜芯电缆，从配电箱拉出A、B两相线供25个路灯使用，最远端路灯距离配电箱集控器600米。

组网层级：两层级（优）

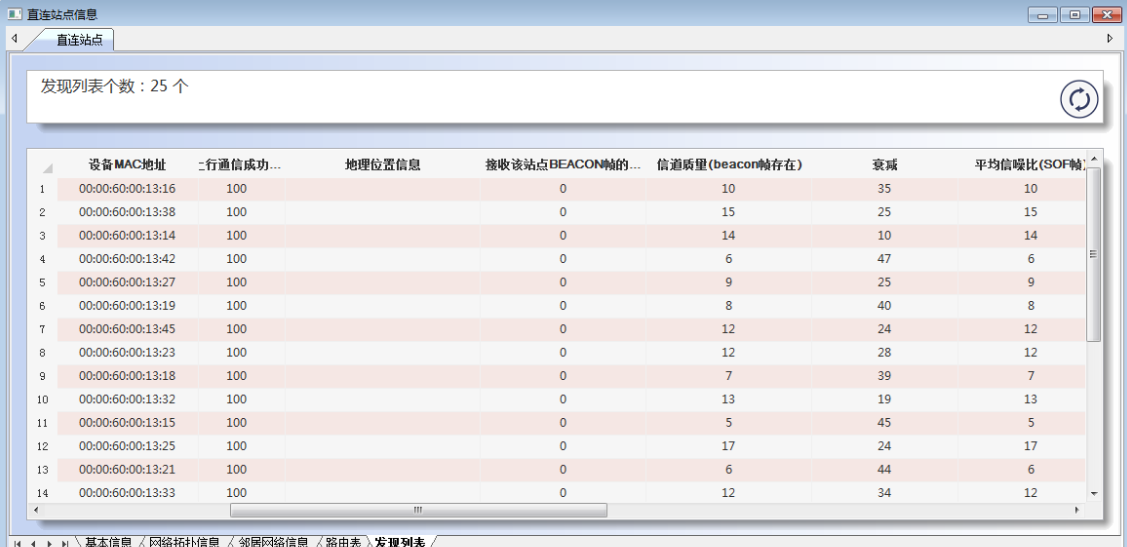

• 通讯质量评测

衰减：最大45 ；信噪比： 均在10db左右；完全满足PLC网络通信要求

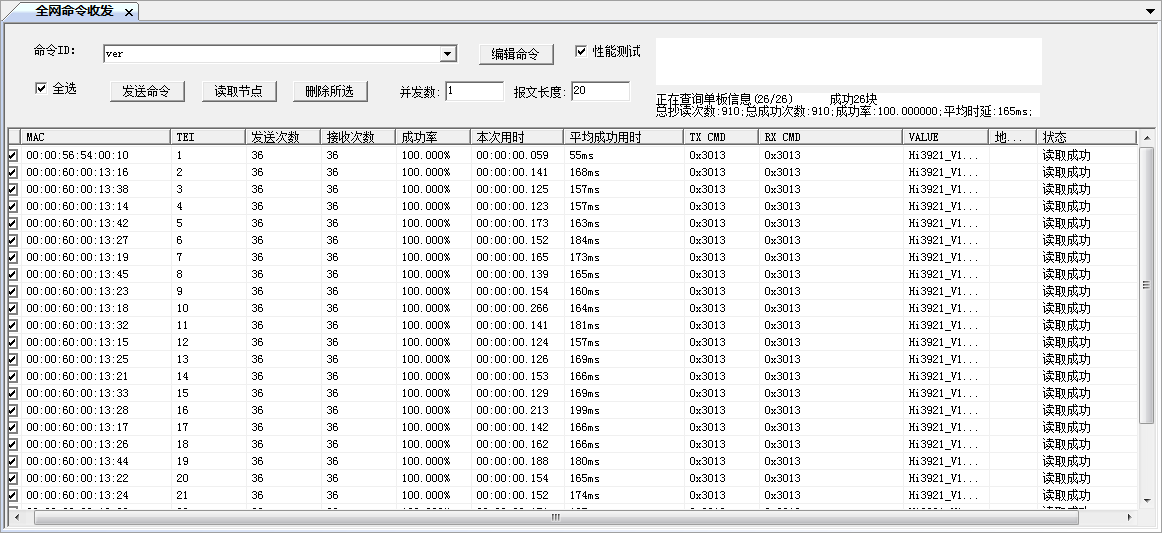

• 通讯性能评测

成功率100%，平均时延165ms，完全满足路灯控制需求

• 后台管理

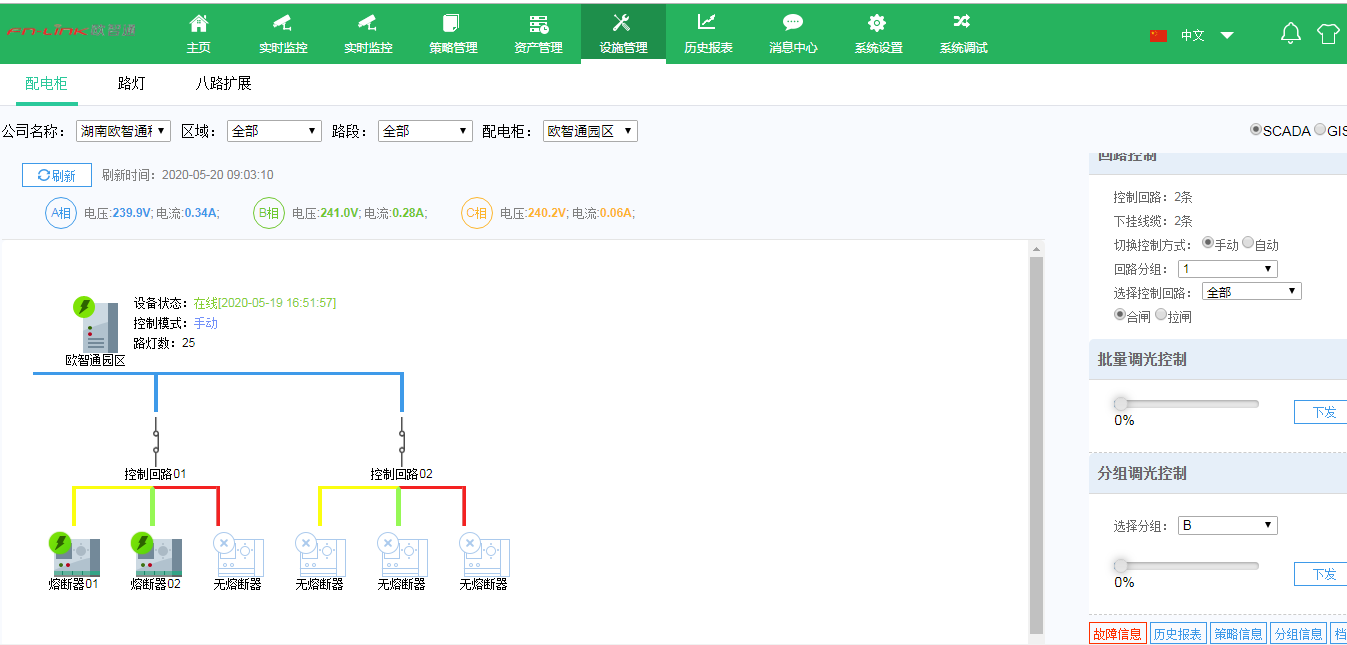

      1、支持实时和自动拉合闸控制、分组控制、单灯控制、调光控制等功能

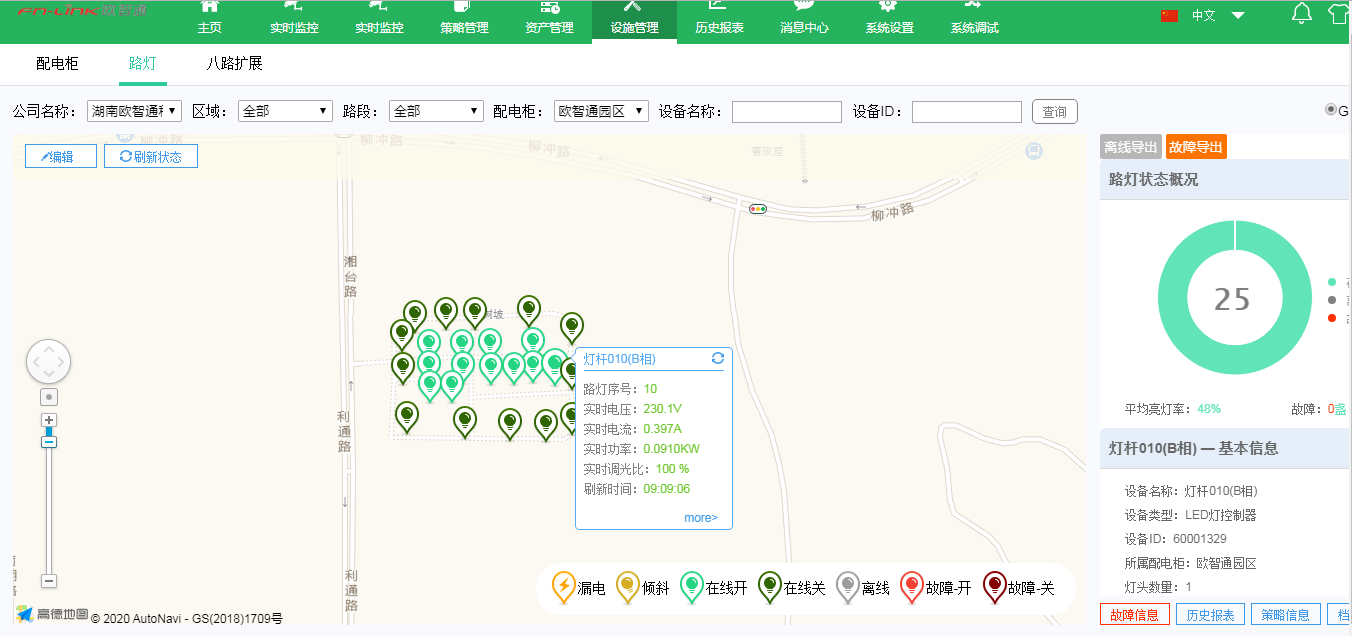

2、支持实时路灯状态监控（漏电、倾斜、故障、离线、电流、电压等）

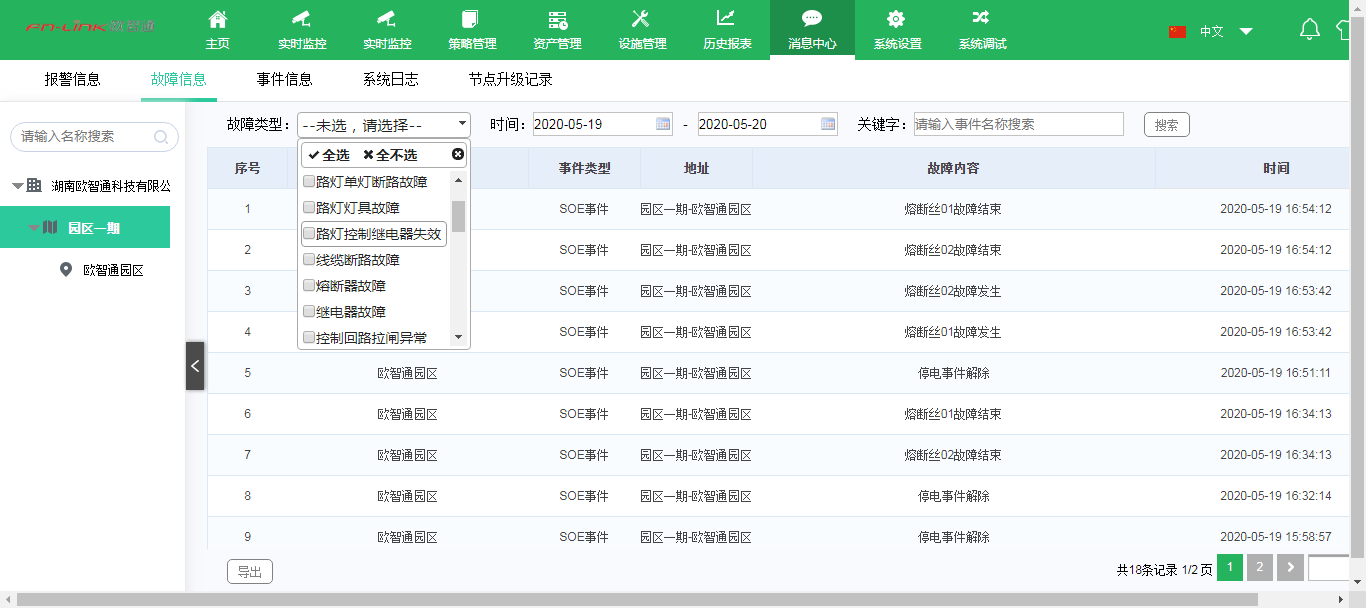

3、支持故障自动上报（灯具故障、继电器失效、熔断器等）

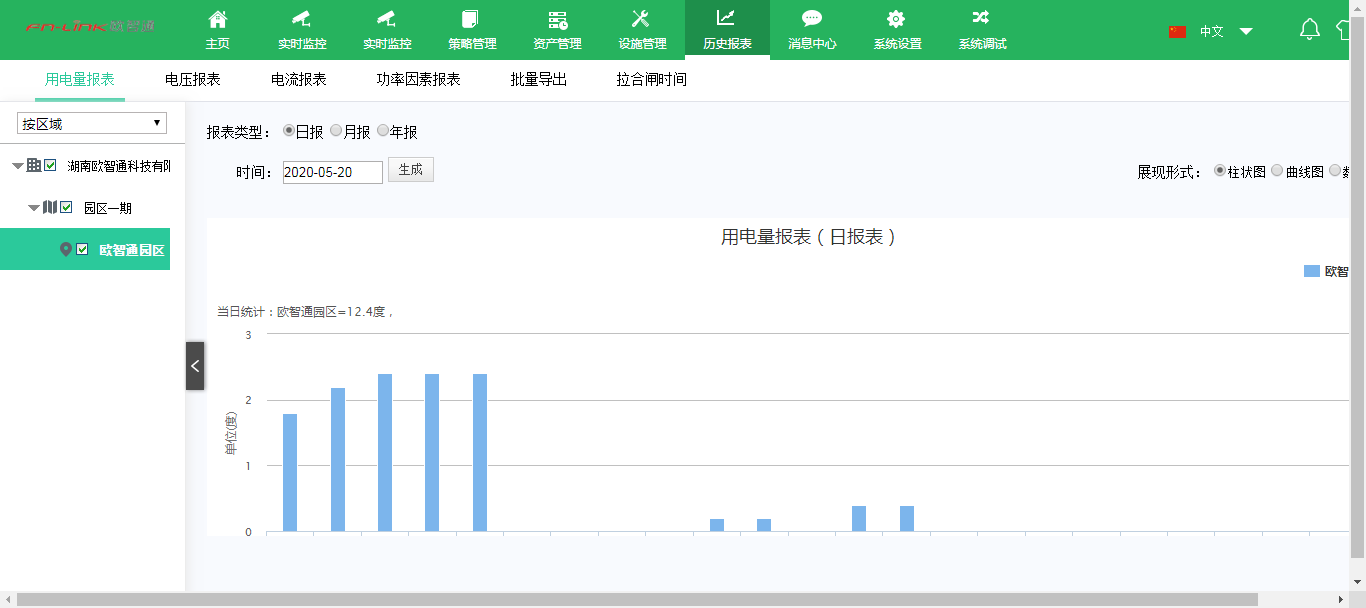

4、支持用电量报表（细分到总用电量和单灯用电量）

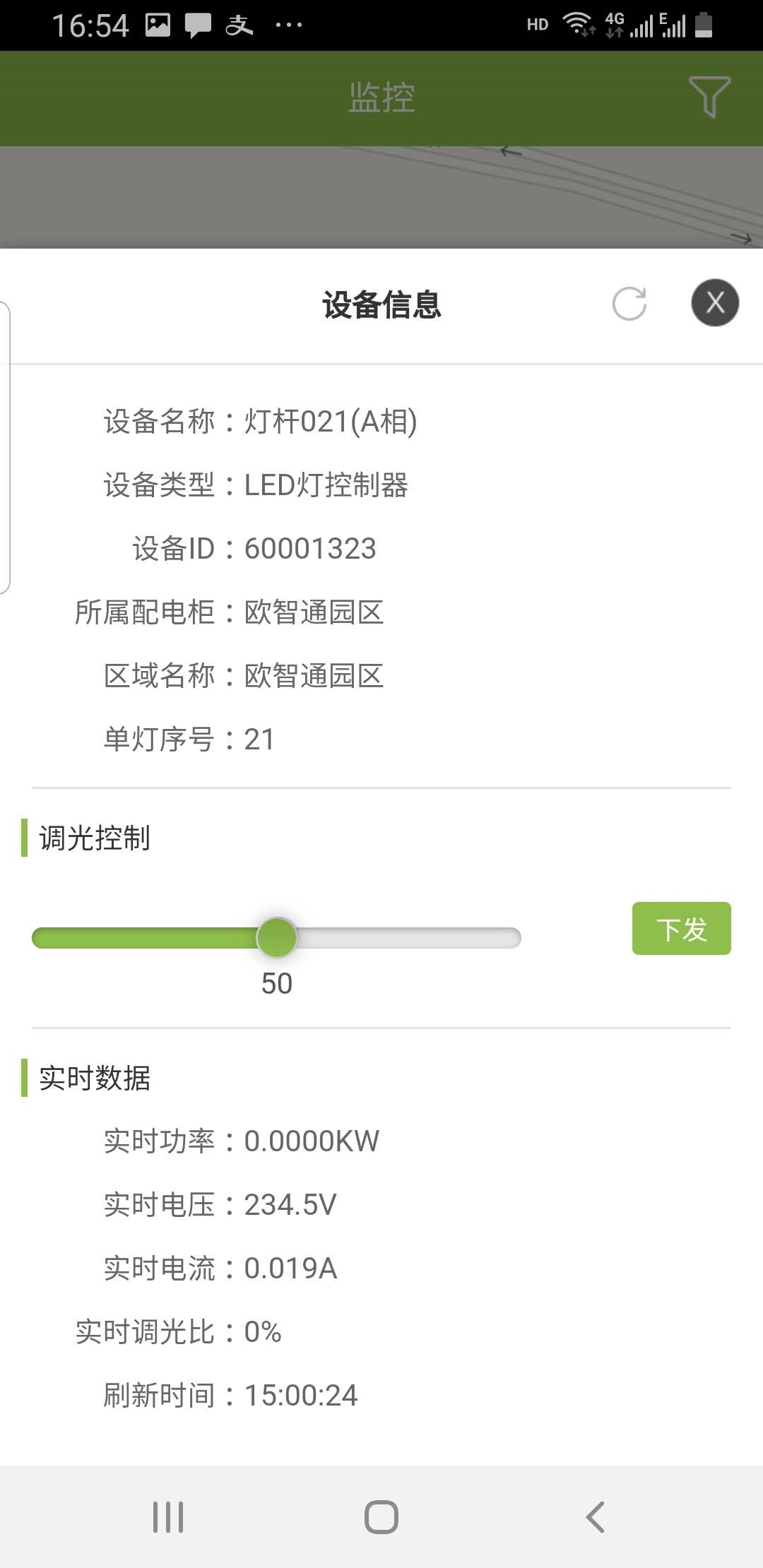

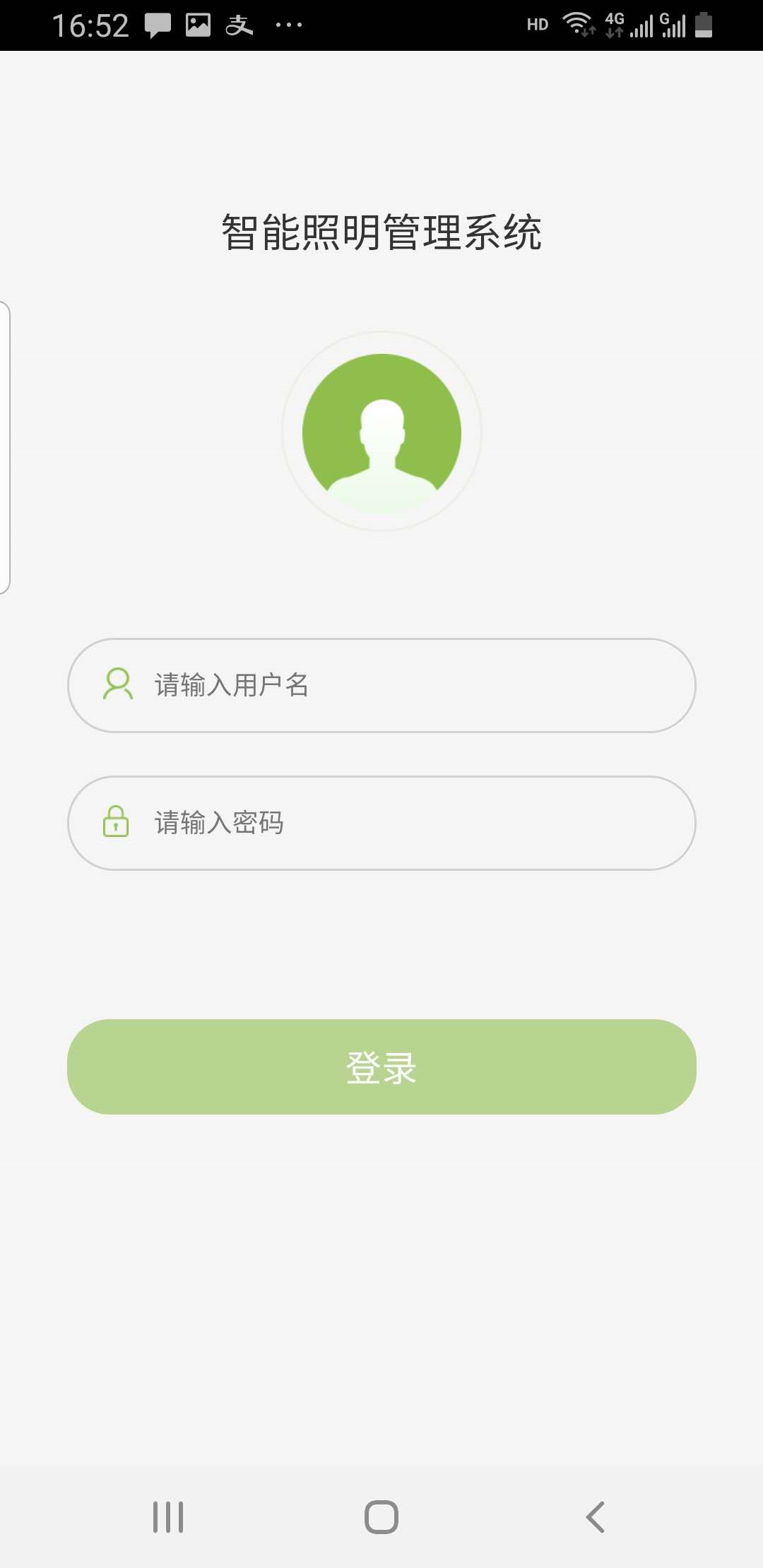

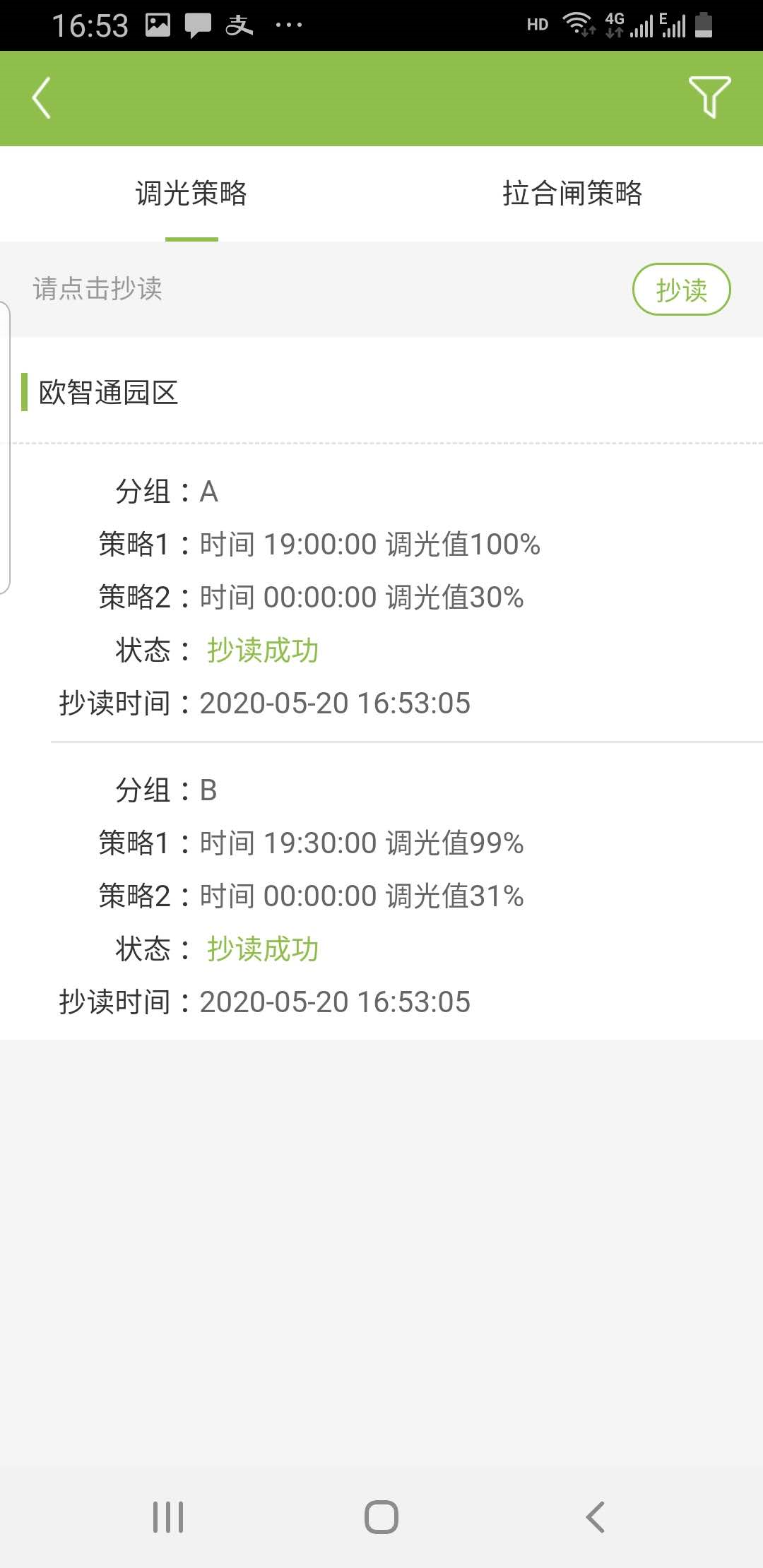

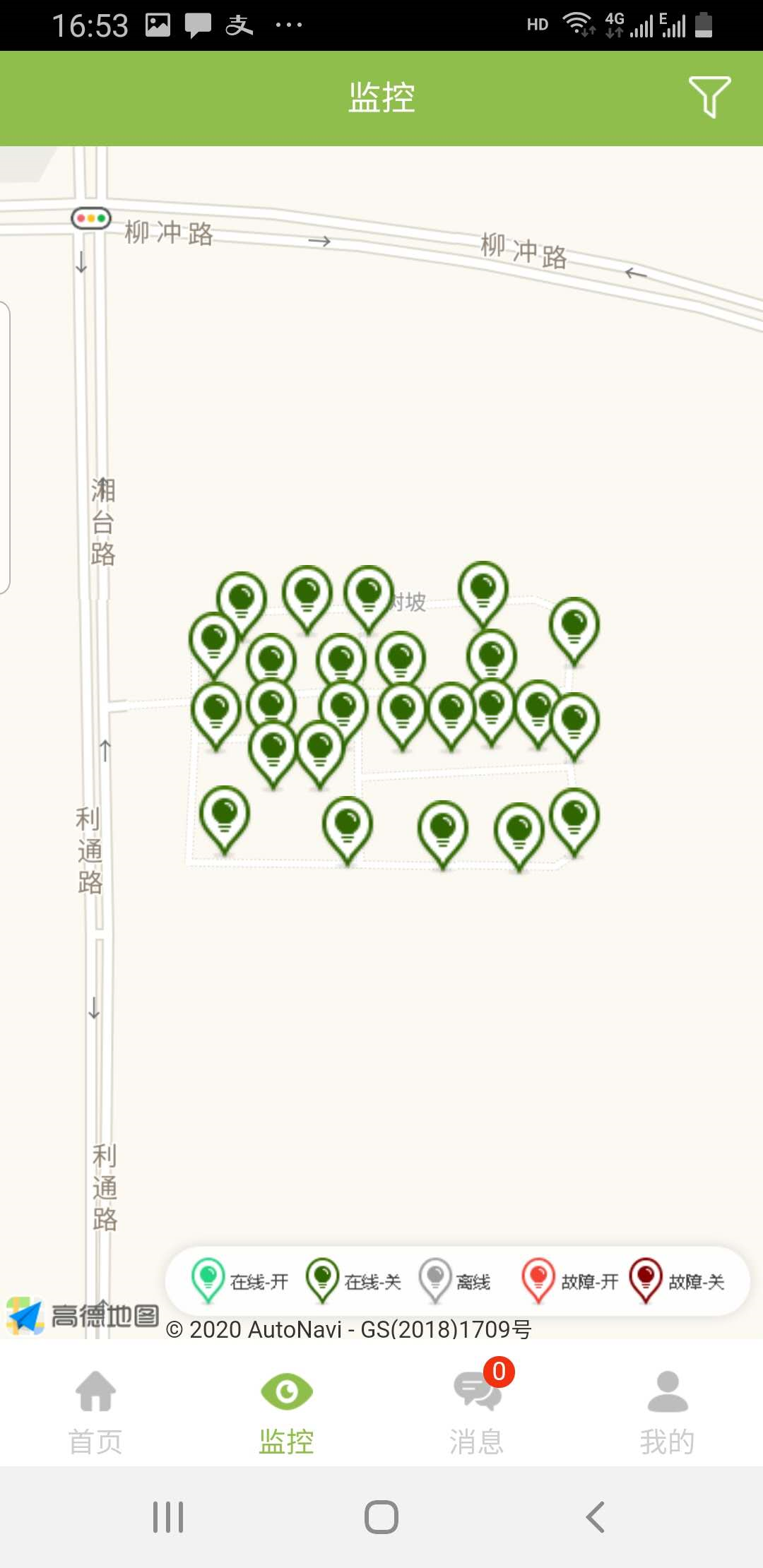

• 手机APP远程管理

我司现根据Hi3921开发多款模组与测试套件供客户测试与各类场景使用，欢迎来电咨询。
